I have a load limiter composed of a load cell and a BRIDGE-BOY.
When there is no load on hoisting device, the BRIDGE-BOY triggers unexpectedly.

Answer:
To ensure positive safety, the BRIDGE-BOY will set itself to fault when the output signal falls below -0.5 V.

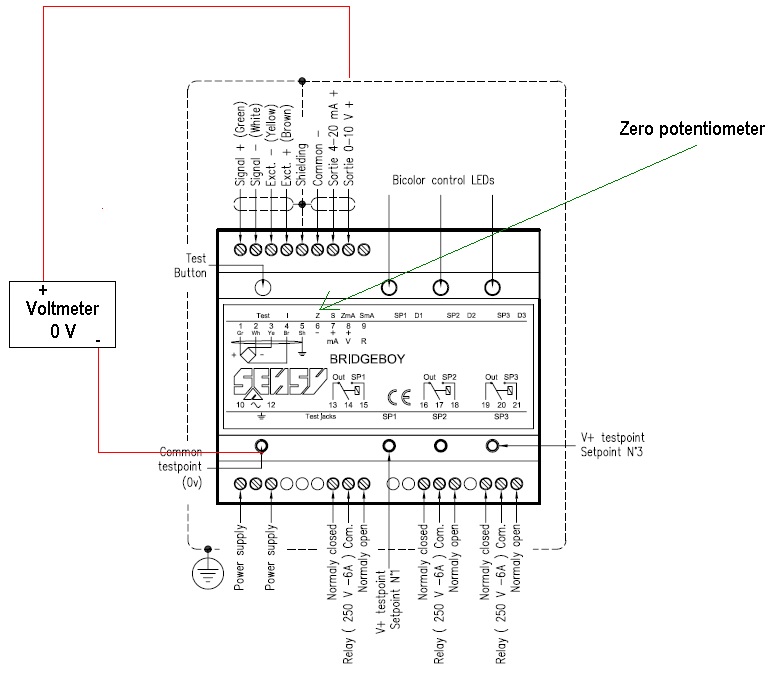

Set the hoisting device without any load. Measure the voltage between terminal 8 (+) and GND (-)

(see drawing above).


This signal may not be negative. If necessary increase it to 0 V or a slightly positive value (ex: 0.1 V) by using the zero potentiometer (Z).

Array ( [0] => Array ( [id_gomakoil_faq_category] => 1 [link_rewrite_no] => [active] => 1 [position] => 1 [date_add] => 2017-04-12 11:41:35 [color] => #000000 [id_lang] => 1 [id_shop] => 1 [name] => Electroniques [description] => [meta_title] => FAQ Electroniques SENSY [meta_description] => [meta_keywords] => [link_rewrite] => electroniques )) 1 Array ( [0] => Array ( [id_gomakoil_faq] => 3 [id_gomakoil_faq_category] => 1 [link_rewrite_no] => [most] => 0 [association] => 0 [hide_faq] => 0 [name] => Admin [email] => no [by_customer] => 0 [position] => 2 [active] => 1 [date_add] => 2019-05-16 10:11:02 [as_url] => 0 [id_lang] => 1 [id_shop] => 1 [question] =>

Que faire si un BRIDGE-BOY se déclenche de manière intempestive lorsque le levage est à vide?

[answer] =>

Description

Je possède un limiteur de charge composé d’un capteur de force et d’un BRIDGE-BOY.

Lorsque le levage est à vide, le BRIDGE-BOY se déclenche de manière intempestive.

Réponse

Pour garantir la sécurité positive, le BRIDGE-BOY  se met en défaut lorsque le signal de sortie devient inférieur à - 0,5 V.

Mettre le levage à vide. Mesurer la tension entre la borne 8 (+) et la masse (-) (voir le dessin ci-dessus).

Ce signal ne peut pas être négatif. Si nécessaire, augmentez-le jusqu’à 0 V ou une valeur légèrement positive (ex. : 0,1 V) en utilisant le potentiomètre du zéro (Z).
