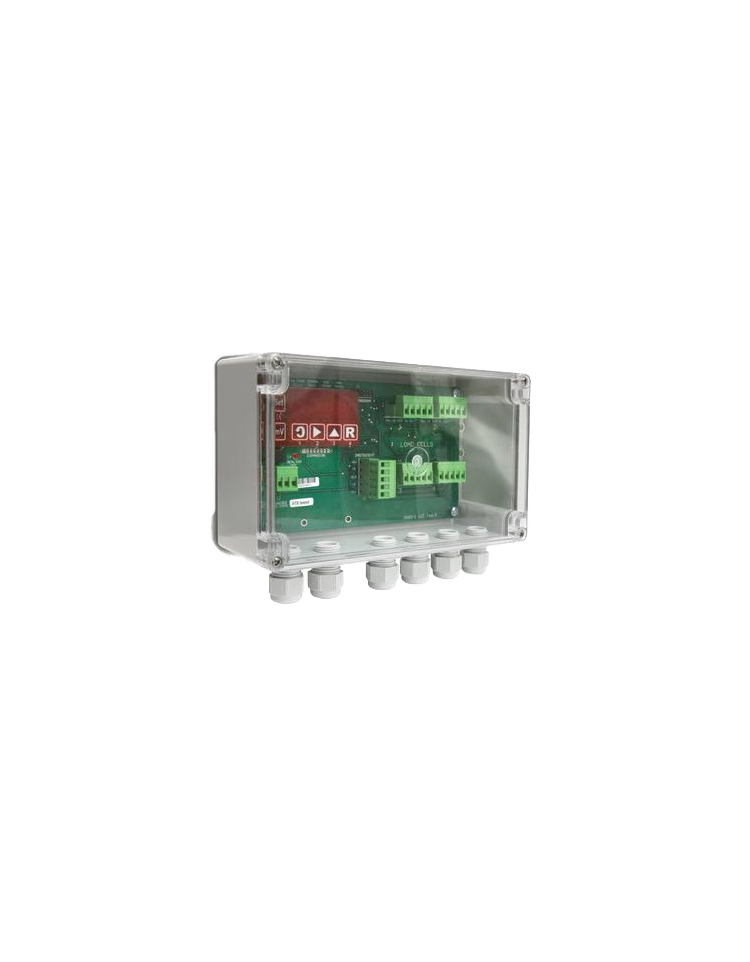

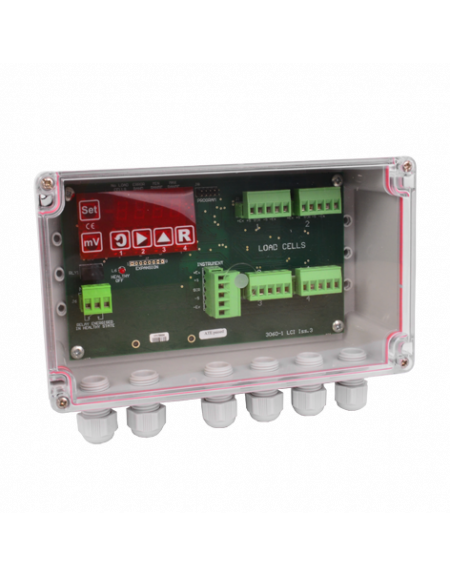

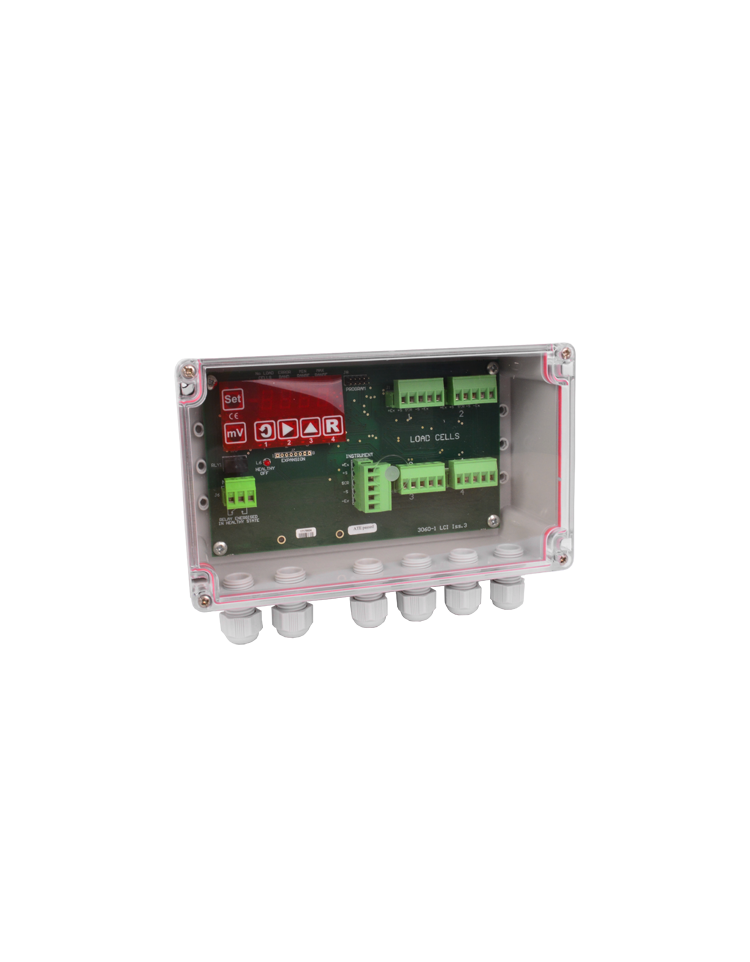

BOITE DE JONCTION INTELLIGENTE CONTROLANT L'INTEGRITE DES CAPTEURS DE FORCE
o Contrôle :
- les déséquilibres entre les signaux des capteurs
- le signal de sortie de chaque capteur
- la tension d'alimentation des capteurs
- les coupures de fils et courts-circuits internes pour chacun des capteurs
- l'intégrité de chacun des capteurs (déséquilibre du pont)
o Garantit la sécurité positive pour les systèmes de limitation de charge basés sur plusieurs capteurs connectés en parallèle (systèmes de levage)
OPTIONS DISPONIBLES
- boîtier ABS avec fixation sur rail din- circuit seul livré sans boîtier
| JBOX-LCI | |
|---|---|
| Type (-) | Boite de jonction intelligente |
| Plage d'entrée (-) | 1...5 mV/V |
| Alimentation capteur (-) | 4...12 VDC () |
| Erreur de non-linéarité (% P.E.*) | <± 0.03 |
| Afficheur (-) | 4 digits |
| Température opérationnelle (°C) | -10...+85 |
| Température de stockage (°C) | -40...+95 |
| Dérive thermique de sensibilité (% P.E.*/10°C) | <± 0.02 |
| Dérive thermique du zéro (% P.E.*/10°C) | <± 0.2 |
| Tension d'alimentation nominale permise (-) | 4...12 VDC |
| Nombre de relais (-) | 1 |
| Type de relais (-) | Relais SPCO |
| Pouvoir de coupure des relais (-) | 0.5 A (50 VDC max.) / 1 A (24 VDC / 120 VAC) |
| Indice de protection (-) | IP65 |
*P.E. : Pleine Echelle.
** : générée par l'électronique de mesure / consommation : 52 mA hormis les capteurs.
*** : le JBOX-LCI étant alimenté par l'électronique sur laquelle il est branché, celle-ci devra pouvoir fournir ce supplément de courant en sus de celui nécessaire aux capteurs. Si nécessaire, prévoir une impédance de capteur supérieure (ex : 700 ou 1000 ohms). Exemple : Dans le cas d'une utilisation avec un CRANE-BOY (capacité de 125 mA sous 10 V), le courant restant pour alimenter les capteurs est donc de 75 mA. Cela sera suffisant pour 2 capteurs de 350 ohms mais pas pour 4 capteurs de 350 ohms.
Les spécifications peuvent être modifiées sans avertissement.
