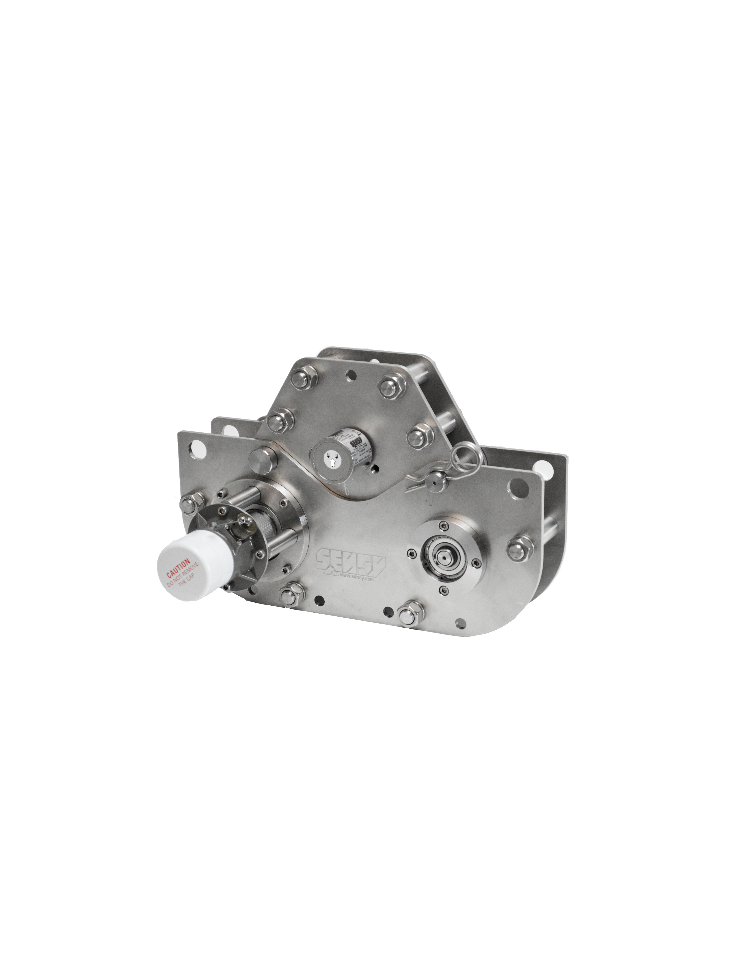

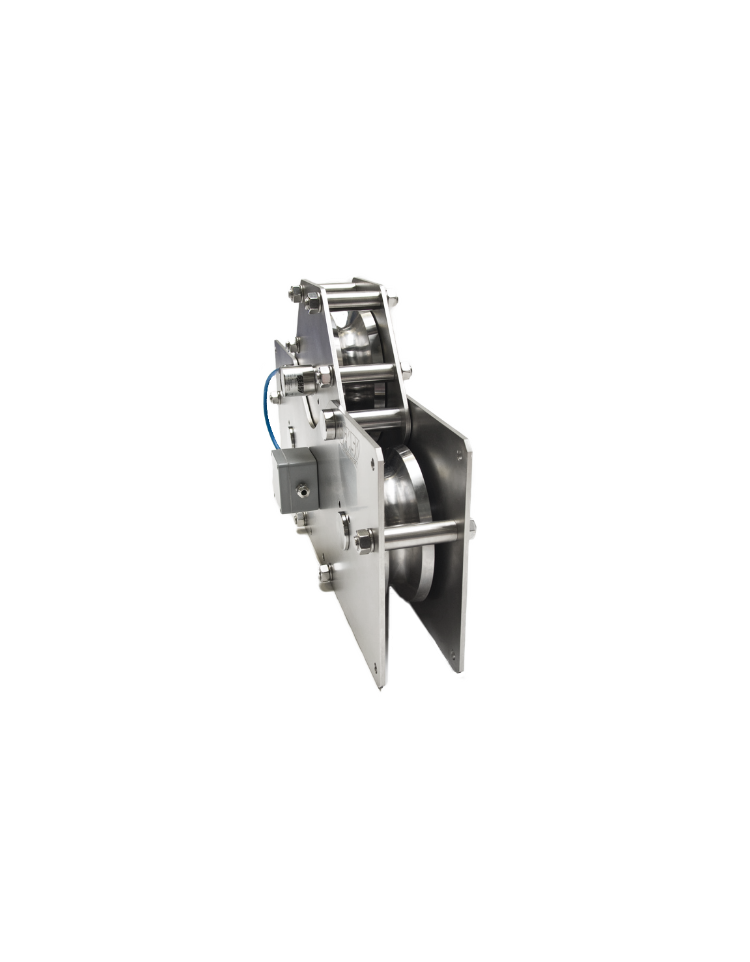

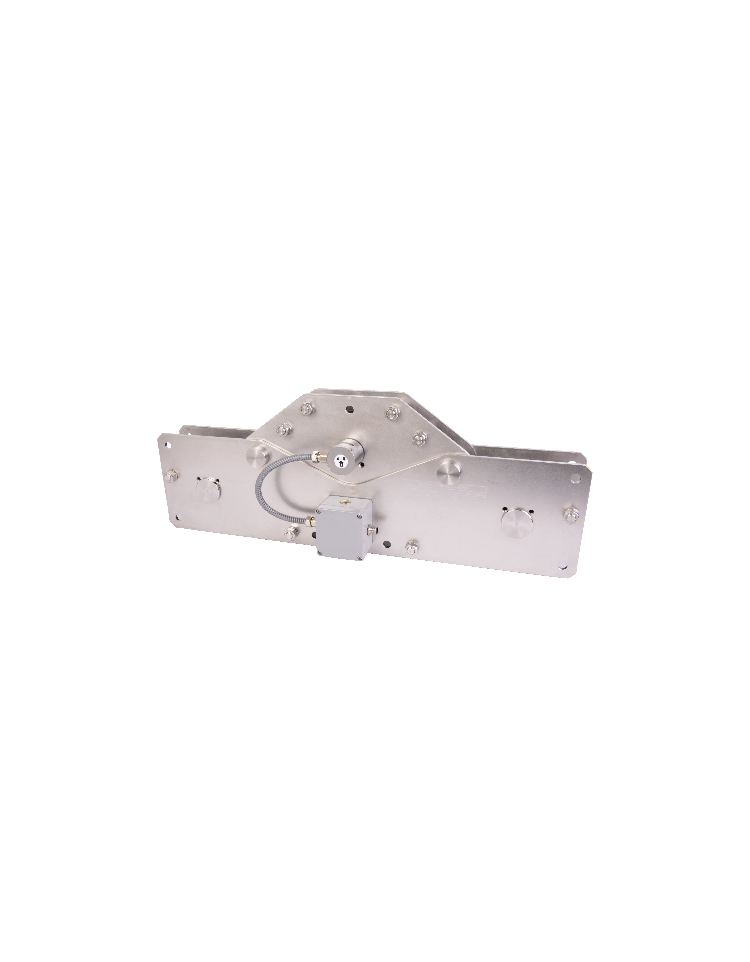

TENSIOMETRES POUR CABLE DEROULANT AVEC REA CENTRAL AMOVIBLE

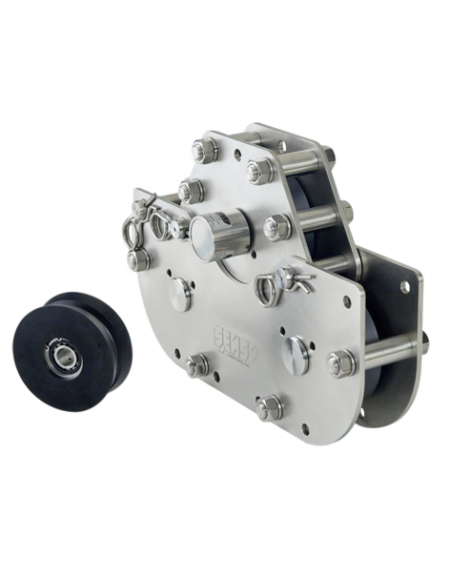

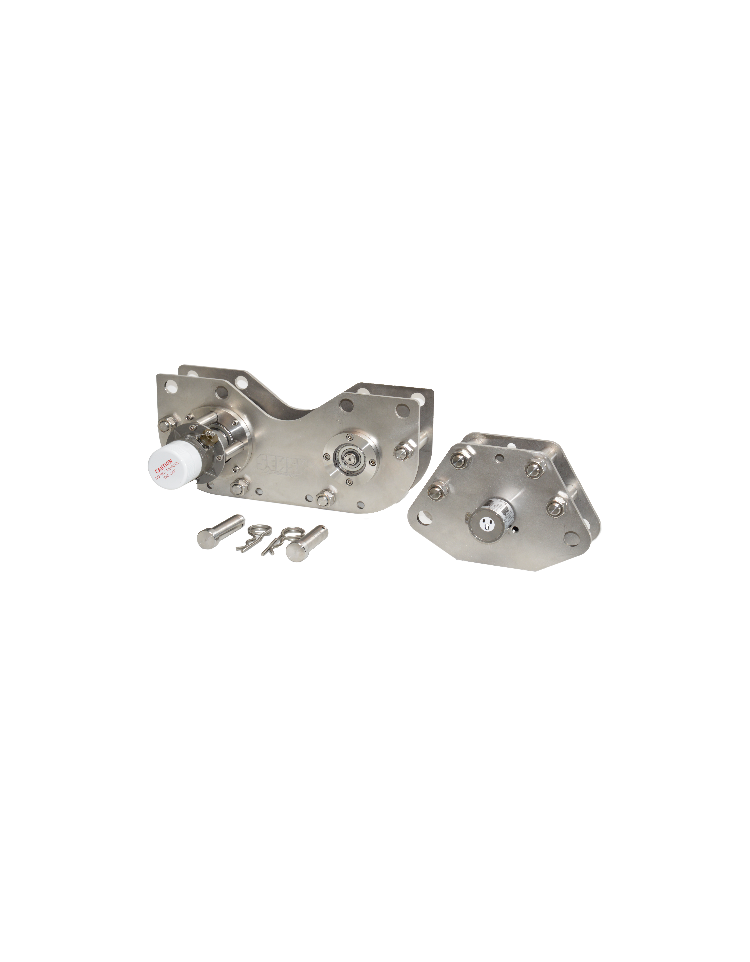

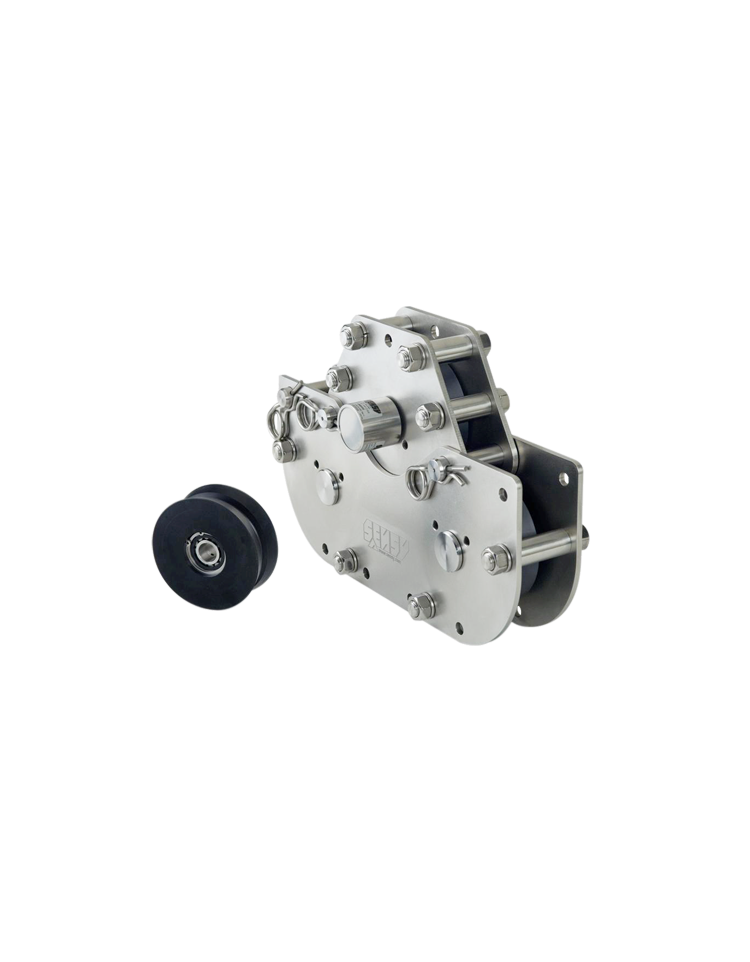

Capteurs de force destinés à mesurer la tension appliquée sur un câble déroulant. Le réa central amovible permet une installation facile sans qu'il soit nécessaire de démonter le câble du treuil.
o Large gamme de câbles (Ø de 6 à 115 mm)
o Classe de protection : IP67
o Matière :
- axe dynamométrique : acier inoxydable
- autres composants en acier inoxydable (5580)
- autres composants en acier nickelé (5585)
o Gamme complète d'électroniques d'affichage et de limitation de charge certifiés CE disponible
o Fabrication sur mesure
o Longueur du câble : 6 m (autres longueurs disponibles sur demande)
CONFIGURATEUR TENSIOMETRE POUR CABLE DEROULANT 5580 - 5585
OPTIONS DISPONIBLES
| 2 - 5 % | |
|---|---|
| Température de référence (°C) | 23 |
| Température compensée (°C) | -10...+45 |
| Température opérationnelle (°C) | -25...+70 |
| Température de stockage (°C) | -50...+85 |
| Dérive thermique de sensibilité (% P.E.*/10°C) | <± 0.1 |
| Dérive thermique du zéro (% P.E.*/10°C) | <± 0.1 |
| Sensibilité nominale (mV/V) | ± 1 |
| Résistance d'entrée (ohm(s)) | 350 ± 2 |
| Résistance de sortie (ohm(s)) | 350 ± 2 |
| Résistance d'isolement (50 V) (Mohm(s)) | > 5000 |
| Tension d'alimentation de référence (VDC) | 10 |
| Tension d'alimentation nominale permise (VDC) | 3...12 |
| Charge maximale admissible (% P.E.*) | 200 |
| Charge de rupture (% P.E.*) | > 300 |
| Utilisation dynamique admissible (% P.E.*) | 70 |
* P.E. : Pleine Echelle.
** : peut varier en fonction du type de câble.
L'erreur combinée dépend du câble et de l'étalonnage sur site.
Les spécifications peuvent être modifiées sans avertissement.
