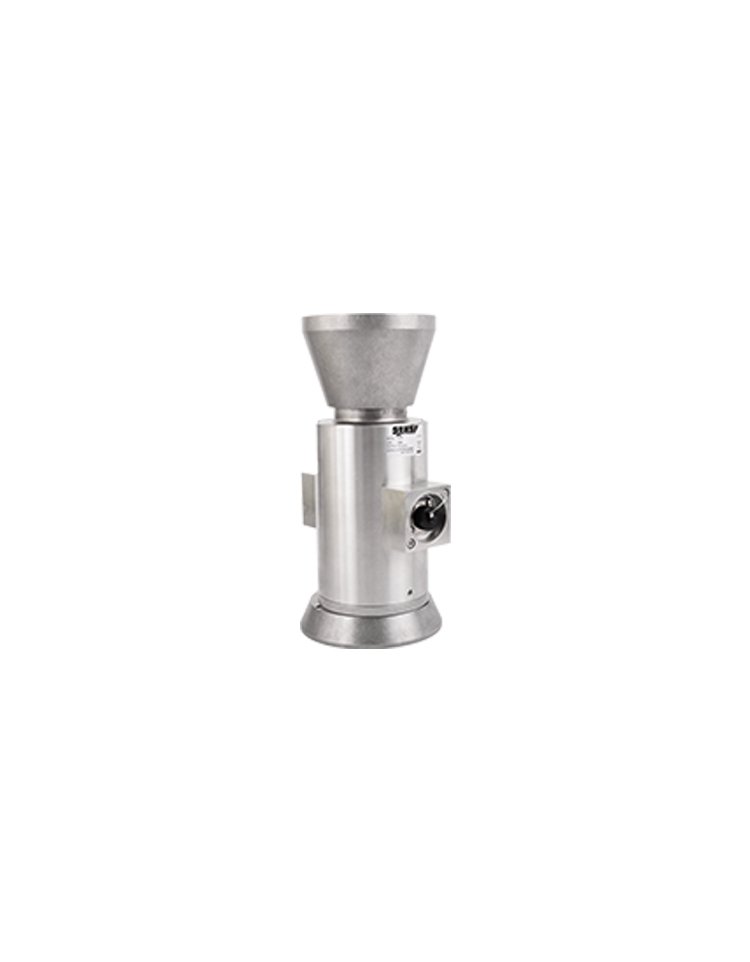

Capteur de force en compression

Régulièrement, nous sommes amenés à fabriquer des capteurs de force redondants où le niveau de sécurité est imposé par une norme en fonction de l'application (voir SIL/PL ready).

Dans cet exemple, nous avons réalisé un capteur de force étalon (capteur de force de haute précision) avec une double sortie pour une autre raison.

En l'occurence, Sensy a fabriqué un capteur de force étalon possédant 2 chaines de mesure indépendantes et isolées. La première fournit un signal brut en mV/V provenant de jauges de contrainte câblées en pont de Wheatstone et destiné à un indicateur de précision ; la seconde fournit un signal digitalisé RS-485 destiné à un automate de régulation de la force appliquée.

Spécifications :

• Etendues de mesure : 1 MN en compression
• Précision : ertifié classe "0.5" suivant ISO376
• Matière : Acier allié
• Signal 1 : 1,5 mV/V
• Signal 2 : RS-485
