Intrumentation tête de forage

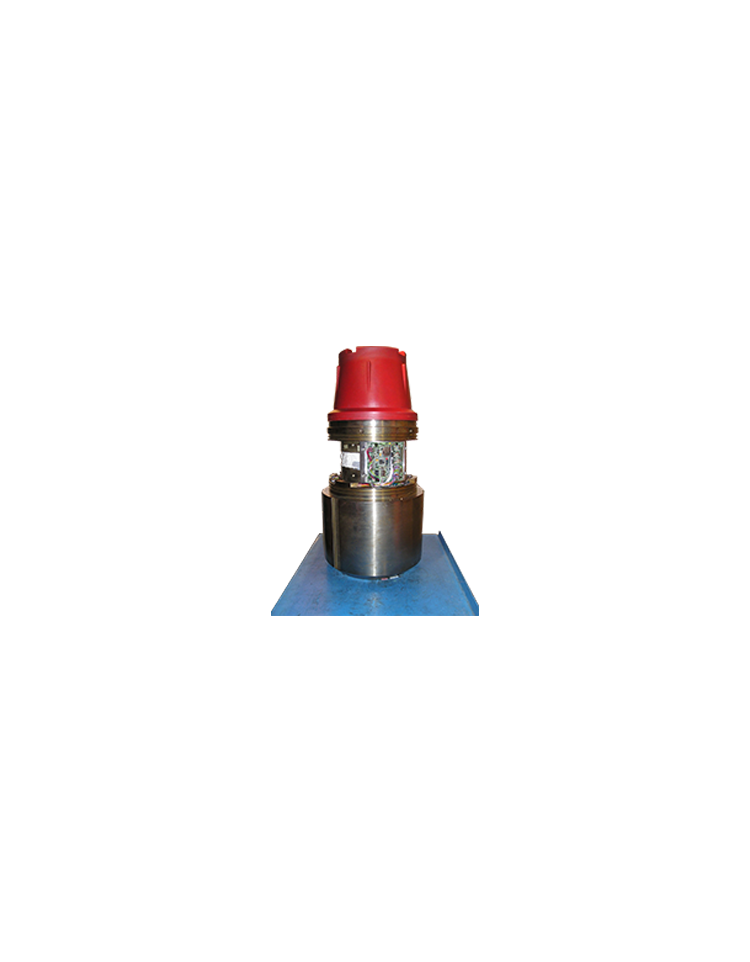

Instrumentation d'un SUB de forage pétrolier permettant de mesurer et d'enregistrer le couple appliqué au trépan de forage pétrolier.

Dans ce cas, nous ne fournissons pas un capteur de couple à intégrer dans un montage mécanique mais nous instrumentons directement le corps d'épreuve de notre client en collant des jauges de contrainte sur certaines zones particulières.

En l'occurrence, nous avons réalisé une instrumentation multiaxe puisque nous mesurons le couple de torsion, la force verticale et les moments de flexions.

Spécifications :

• Etendues de mesure :
  • Couple de rotation : 50 kNm
  • Force verticale : 200 kN
  • Moments de flexion : 10 kNm
• Précision : ± 1 %
• Matière : Acier inoxydable
