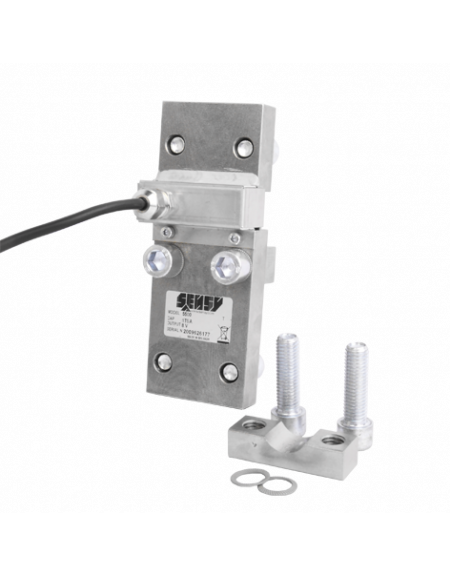

CAPTEURS DE FORCE SUR LE CABLE
Capteurs de force économiques spécialement conçus pour mesurer la traction sur un câble de levage.
o Certifiés CE pour les applications de levage
o Se montent facilement, directement et sans démontage sur le point fixe du câble
o Large plage de charges au brin (de 0.25 à 24 t)
o Applicable à une large gamme de câbles (diamètres de 6 à 46 mm)
o Matière : - 5500 : acier inoxydable
- 5505 : acier nickelé
o Classe de protection : IP65
o Conception robuste
o Solution économique et fiable
o Gamme complète d'électroniques et de limiteurs de charge certifiés CE disponible
o Longueur du câble : voir dessin - CL (autres longueurs disponibles sur demande)
OPTIONS DISPONIBLES
| 2 - 5 % | |
|---|---|
| Température de référence (°C) | 23 |
| Température compensée (°C) | -10...+45 |
| Température opérationnelle (°C) | -30...+70 |
| Température de stockage (°C) | -50...+85 |
| Dérive thermique de sensibilité (% P.E.*/10°C) | <± 0.1 |
| Dérive thermique du zéro (% P.E.*/10°C) | <± 0.1 |
| Sensibilité nominale (mV/V) | ± 1 |
| Résistance d'entrée (ohm(s)) | 350 ± 2 |
| Résistance de sortie (ohm(s)) | 350 ± 2 |
| Résistance d'isolement (50 V) (Mohm(s)) | > 5000 |
| Tension d'alimentation de référence (VDC) | 10 |
| Tension d'alimentation nominale permise (VDC) | 3...12 |
| Charge maximale admissible (% P.E.*) | 200 |
| Charge de rupture (% P.E.*) | >300 |
| Utilisation dynamique admissible (% P.E.*) | 70 |
* P.E. : Pleine Echelle.
** : peut varier en fonction du câble.
L'erreur combinée dépend du type de câble et de l'étalonnage sur site.
Les spécifications peuvent être modifiées sans avertissement.
