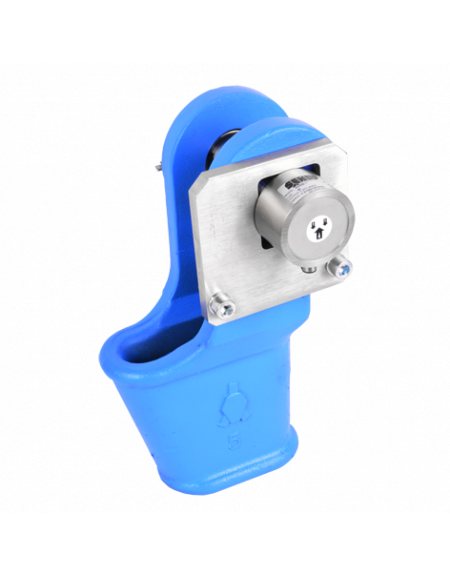

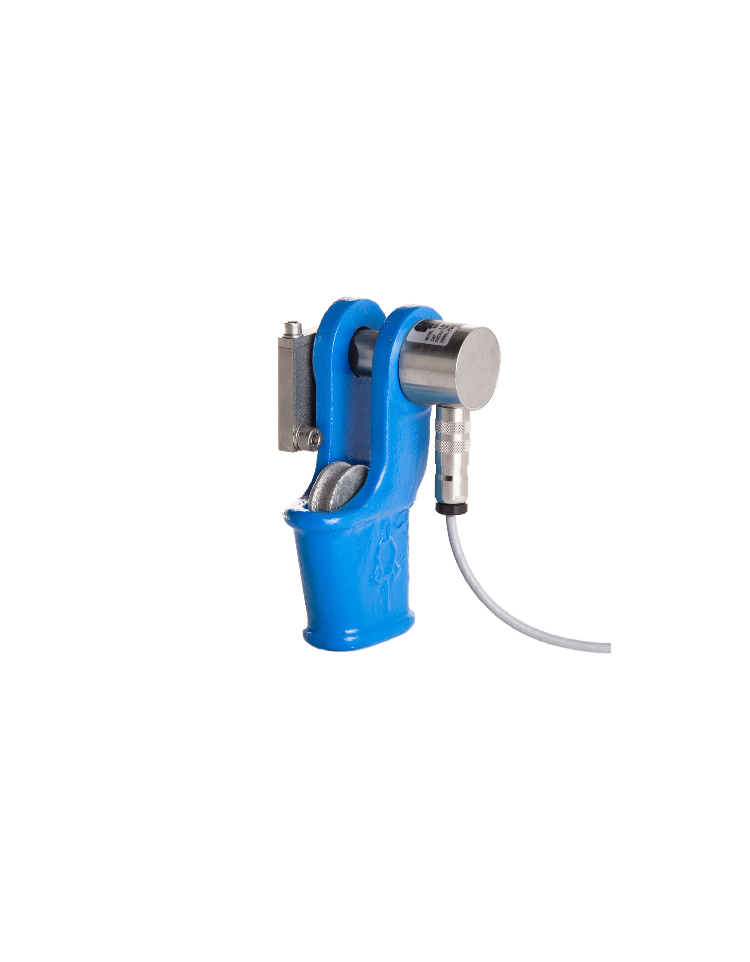

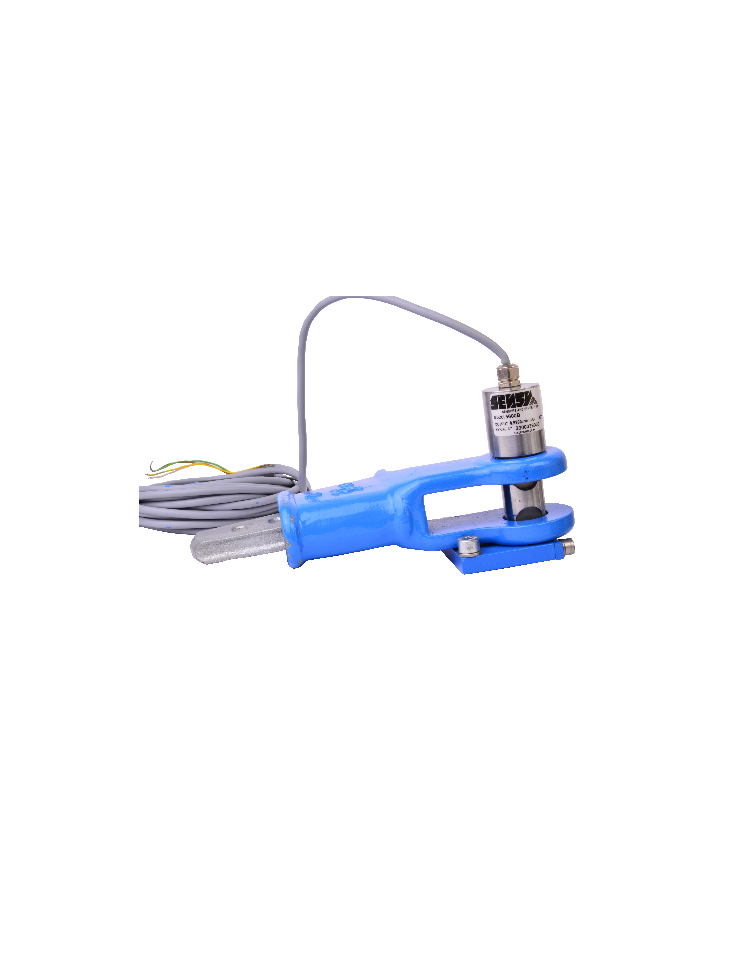

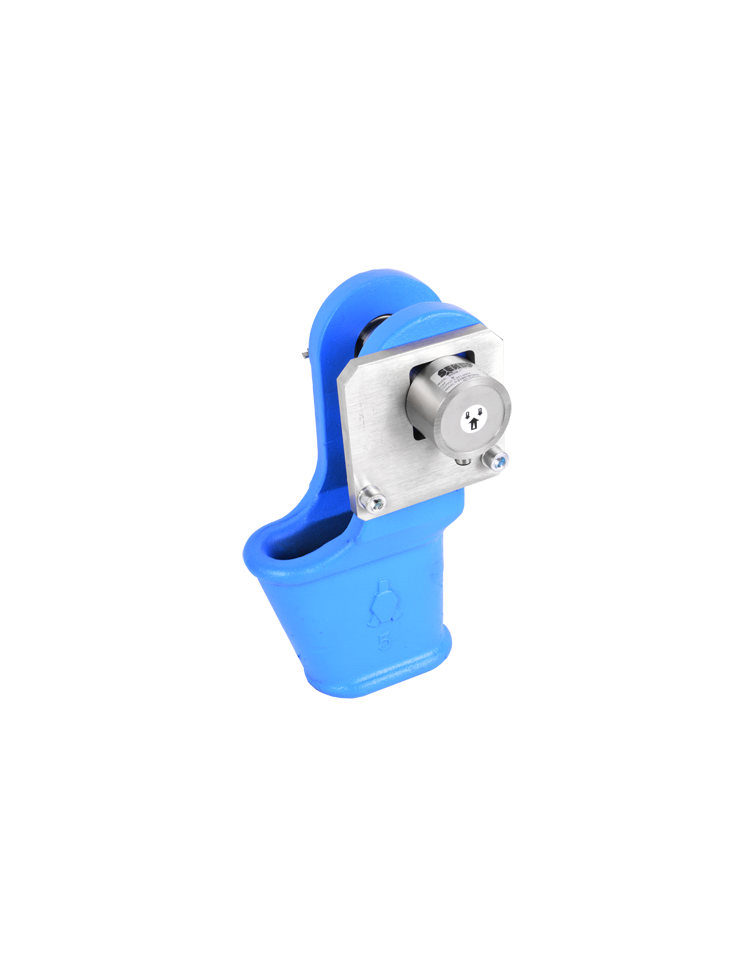

BOITES A COIN DYNAMOMETRIQUES
Boîtes à coin dynamométriques destinées à mesurer la force appliquée à l'extremité du câble.
o Certifiées CE pour les applications de levage
o Conception robuste
o Axe en acier inoxydable
o Classe de protection : IP65
o Facile à monter
o Longueur du câble : 6 m (autres longueurs disponibles sur demande)
o Gamme complète d'électroniques, de limiteurs de charge et d'afficheurs certifiés CE disponible
OPTIONS DISPONIBLES
| SL - HOIST | |
|---|---|
| Erreur combinée (non-linéarité + hystérésis) (% P.E.*) | 0.5 - 2 |
| Erreur de répétabilité (% P.E.*) | <± 0.25 |
| Fluage sur 30 min. (% P.E.*) | <± 0.3 |
| Retour à zéro (% P.E.*) | <± 0.5 |
| Température de référence (°C) | 23 |
| Température compensée (°C) | -10...+45 |
| Température opérationnelle (°C) | -25...+70 |
| Température de stockage (°C) | -50...+85 |
| Dérive thermique de sensibilité (% P.E.*/10°C) | <± 0.2 |
| Dérive thermique du zéro (% P.E.*/10°C) | <± 0.2 |
| Plage du zéro initial (mV/V) | ± 0.02 |
| Sensibilité nominale (mV/V) | ± 1 |
| Résistance d'entrée (ohm(s)) | 350 ± 2 |
| Résistance de sortie (ohm(s)) | 350 ± 2 |
| Résistance d'isolement (50 V) (Mohm(s)) | > 5000 |
| Tension d'alimentation de référence (VDC) | 10 |
| Tension d'alimentation nominale permise (VDC) | 3...12 |
| Charge maximale admissible (% P.E.*) | 200 |
| Charge de rupture (% P.E.*) | > 500 |
| Utilisation dynamique admissible (% P.E.*) | 75 |
| Force latérale statique admissible (% P.E.*) | 150 |
* P.E. : Pleine Echelle.
** Gamme de précision typique, en fonction du design et des dimensions.
Les spécifications peuvent être modifiées sans avertissement
