crane boydp limiteur de charge pour 2 appareils de levage 0

ELECTRONIQUES DE LIMITATION DE CHARGE POUR 2 APPAREILS DE LEVAGE

Référence :

Electroniques assurant la limitation de charge de 2 systèmes de levage et aussi sur une fonction de ces charges (somme, différence, produit, ratio).

o Type :

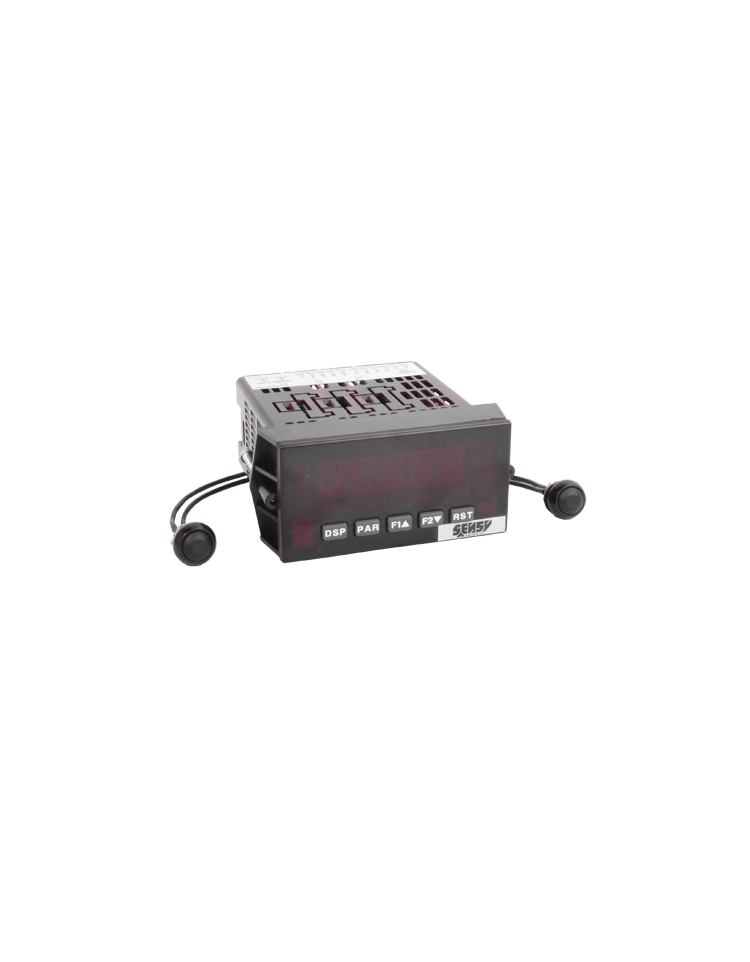

         - DISP-BOYDP : prévu pour être installé sur un tableau/panneau de
           commande.

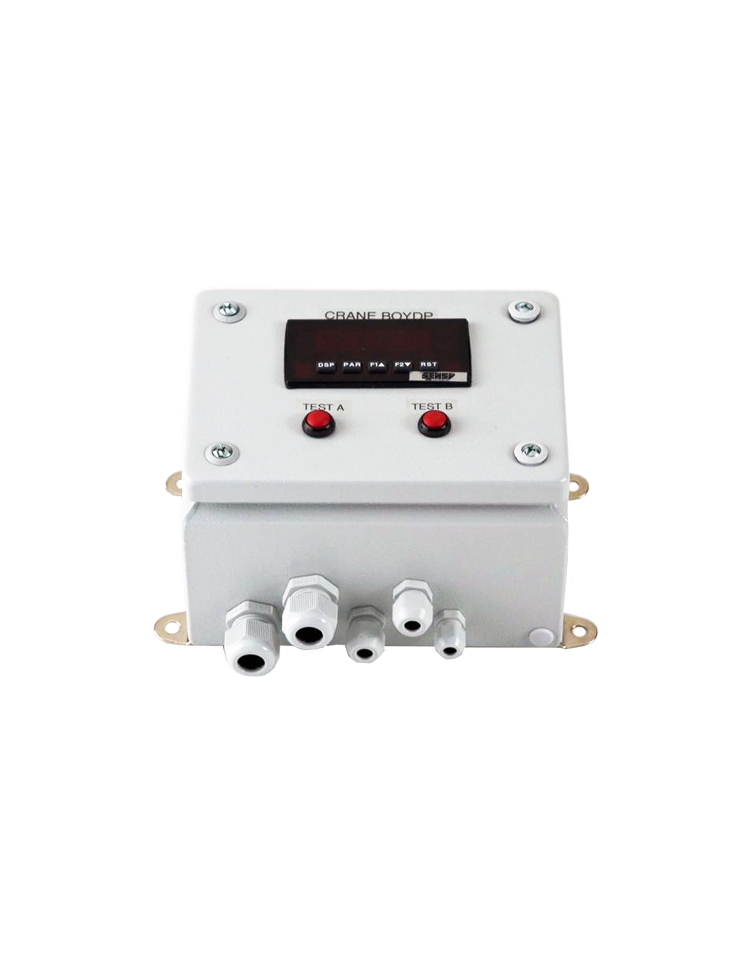

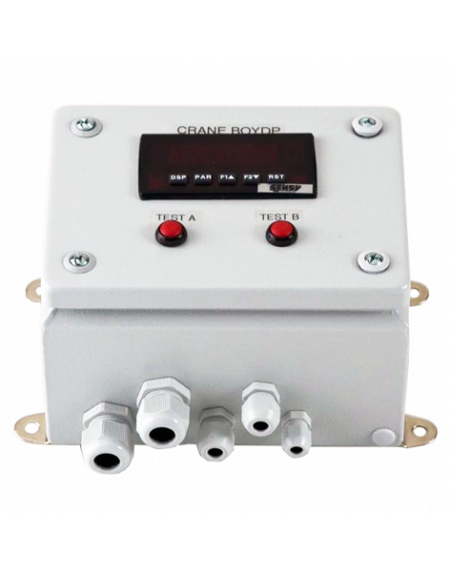

         - CRANE-BOYDP : avec boîtier métallique industriel
o Etalonnage facile et intuitif
o Affichage des charges soulevées et des signaux d'entrée
o Dispositif interne de surveillance du capteur et de l'électronique (sécurité positive)

OPTIONS DISPONIBLES

- sortie analogique 4(0)...20 mA ou 0...10 V
- sorties RS-232, RS-485 ou pour bus de terrain
- IP67 (couvercle de protection transparent + Option "COVER PAX")
- montage sur rail DIN
- boîtier en acier inoxydable

Caractéristiques
Documentations

	DISP-BOYDP	DISP-BOYDP24	CRANE-BOYDP	CRANE-BOYDP24
Type (-)	Limiteur de charge	Limiteur de charge	Limiteur de charge 2 capteurs de force 4...20 mA	Limiteur de charge 2 capteurs de force 4..20 mA
Plage d'entrée (-)	2 x 20 mA (-26 à +26 mA)	2 x 20 mA (-26 à +26 mA)	2 x 20 mA (-26 to +26 mA)	2 x 20 mA (-26 à +26 mA)
Alimentation capteur (-)	18 VDC ± 20 % @ 70 mA max. par canal d'entrée	18 VDC ± 20 % @ 70 mA max. par canal d'entrée	18 VDC ± 20 % @ 70 mA max. par canal d'entrée	18 VDC ± 20 % @ 70 mA max. par canal d'entrée
Afficheur (-)	5 digits (14.2 mm)	5 digits (14.2 mm)	5 digits (14.2 mm)	5 digits (14.2 mm)
Précision (% P.E.*)	0.1	0.1	0.1	0.1
Conversion A/D (-)	16 bits	16 bits	16 bits	16 bits
Vitesse de conversion (-)	Jusqu'à 20 mesures/s	Jusqu'à 20 mesures/s	Jusqu'à 20 mesures/s	Jusqu'à 20 mesures/s
Température opérationnelle (°C)	0...+50	0...+50	0...+50	0...+50
Température de stockage (°C)	-40...+60	-40...+60	-40...+60	-40...+60
Tension d'alimentation nominale permise (-)	85...250 VAC, 50/60 Hz (21 VA)	18...36 VDC (13 W), 24 VAC (16 VA)	85...250 VAC, 50/60 Hz (21 VA)	18...36 VDC (13 W), 24 VAC (16 VA)
Nombre de relais (-)	3	3	3	3
Type de relais (-)	"Form A"- libre de potentiel	"Form A"- libre de potentiel	"Form A" - libre de potentiel	"Form A"- libre de potentiel
Pouvoir de coupure des relais (-)	3 A @ 250 VAC / 30 VDC	3 A @ 250 VAC / 30 VDC	3 A @ 250 VAC / 30 VDC	3 A @ 250 VAC / 30 VDC
Indice de protection (-)	IP54	IP54	IP54	IP54
