LIMITEURS DE CHARGE POUR LA SOMME DE PLUSIEURS CANAUX

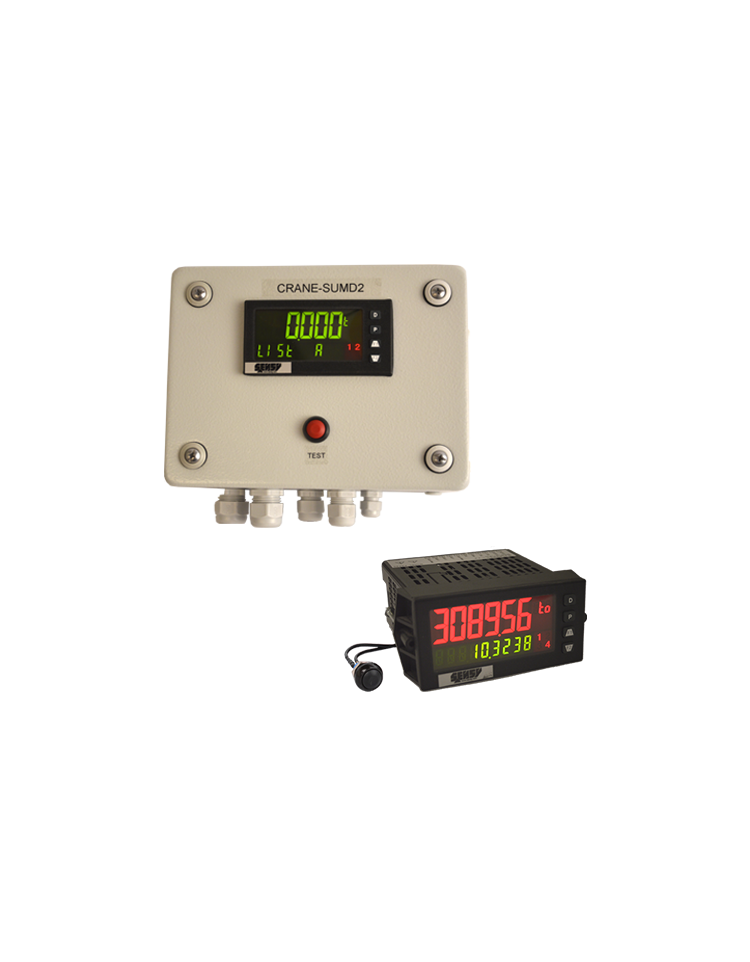

Les CRANE-SUMD2 et DISP-SUMD2 sont destinés à limiter la somme des charges de plusieurs treuils déjà équipés de leur limiteur de charge individuel.
o Type :
- CRANE-SUMD2 : avec boîtier métallique industriel
- DISP-SUMD2 : prévu pour être installé sur un tableau/panneau de commande.
o Connecté sur la sortie analogique (4...20 mA) des électroniques de limitation de charge BRIDGE-BOY, CRANE-BOY(2), INDI-BOY(2), DISP-BOYP(2) etc (option CARD-CDL10)
o Etalonnage facile et intuitif
o Affichage des charges soulevées et du signal d'entrée
OPTIONS DISPONIBLES
- sortie analogique 4(0)...20 mA / 0...10 V
- sortie RS-232, RS-485 ou bus de terrain
- boîtier en acier inoxydable
- NEMA 4X / IP67 (couvercle de protection transparent - Option "COVER PAX")
- adaptateur rail DIN
| CRANE-SUMD | CRANE-SUMD12 | DISP-SUMD | DISP-SUMD12 | |
|---|---|---|---|---|
| Type (-) | Limiteur de charge sommateur | Limiteur de charge sommateur | Limiteur de charge sommateur | Limiteur de charge sommateur |
| Plage d'entrée (-) | ±20 mA, ±200 mA | ±20 mA, ±200 mA | ±20 mA, ±200 mA | ±20 mA, ±200 mA |
| Afficheur (-) | 5 digits (14.2 mm) | 5 digits (14.2 mm) | 5 digits (14.2 mm) | 5 digits (14.2 mm) |
| Précision (% P.E.*) | 0.1 | 0.1 | 0.1 | 0.1 |
| Température opérationnelle (°C) | 0...+50 | 0...+50 | 0...+50 | 0...+50 |
| Température de stockage (°C) | -40...+60 | -40...+60 | -40...+60 | -40...+60 |
| Tension d'alimentation nominale permise (-) | 85...250 VAC, 50/60 Hz (15 VA) | 11...36 VDC (11 W) 24 VAC (15 VA) | 85...250 VAC, 50/60 Hz (15 VA) | 11...36 VDC (11 W) 24 VAC (15 VA) |
| Nombre de relais (-) | 3 | 3 | 3 | 3 |
| Type de relais (-) | "Form A" - libre de potentiel | "Form A"- libre de potentiel | "Form A"- libre de potentiel | "Form A"- libre de potentiel |
| Pouvoir de coupure des relais (-) | 3 A @ 250 VAC / 30 VDC Charge résistive | 3 A @ 250 VAC / 30 VDC Charge résistive | 3 A @ 250 VAC ou 30 VDC charge résistive | 3 A @ 250 VAC ou 30 VDC Cahrge résistive |
| Indice de protection (-) | IP54 | IP54 | IP54 | IP54 |
*P.E. : Pleine Echelle.
** : indice de protection de la face avant uniquement.
Les spécifications peuvent être modifiées sans avertissement.
