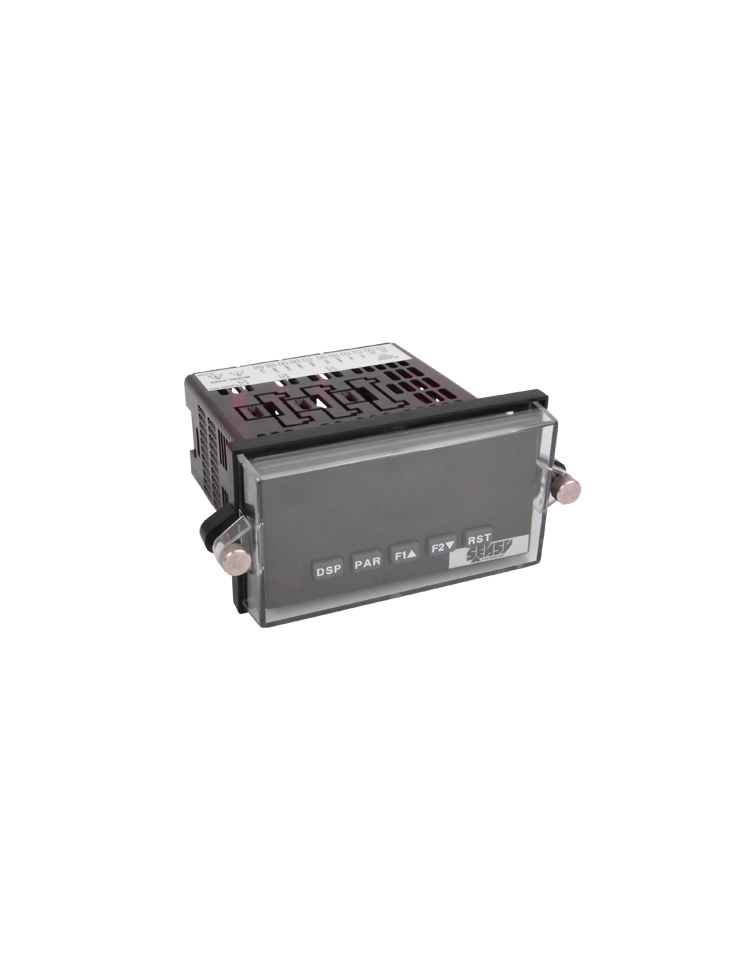

INDICATEUR DOUBLE ENTREE POUR PROCESS ANALOGIQUE
Indicateur pour 2 signaux industriels indépendants.
- 2 ou 4 seuils avec sortie relais
- Sortie RS-232, RS-485, USB ou pour bus de terrain
- Classe de protection IP67 (couvercle de protection transparent - Option "COVER PAX")
- Montage en boîtier de table ou coffret industriel
- Montage sur rail DIN
o Une fonction mathématique peut être exécutée sur base des 2 entrées process
o Chacune de ces 3 informations peut générer une alarme, créer un signal analogique ou un signal digital au moyen de cartes optionnelles
o Programmation intuitive et facile (grand souplesse)
o Luminosité de l'affichage réglable
o Linéarisation en 16 points
o Boutons en face avant et entrées utilisateurs programmables
OPTIONS DISPONIBLES
- Sortie analogique 4(0)...20 mA ou 0...10 V- 2 ou 4 seuils avec sortie relais
- Sortie RS-232, RS-485, USB ou pour bus de terrain
- Classe de protection IP67 (couvercle de protection transparent - Option "COVER PAX")
- Montage en boîtier de table ou coffret industriel
- Montage sur rail DIN
| DISP-PAXDP | DISP-PAXDP24 | |
|---|---|---|
| Type (-) | Indicateur double entrée process | Indicateur double entrée process |
| Plage d'entrée (-) | 2 x 20 mA (-26 à +26 mA) / 2 x 10 VDC (-13 à +13 VDC) | 2 x 20 mA (-26 à +26 mA) / 2 x 10 VDC (-13 à +13 VDC) |
| Alimentation capteur (-) | 18 VDC ± 20 % @ 70 mA max. par canal d'entrée | 18 VDC ± 20 % @ 70 mA max. par canal d'entrée |
| Afficheur (-) | 5 digits (14.2 mm) | 5 digits (14.2 mm) |
| Précision (% P.E.*) | 0.1 | 0.1 |
| Conversion A/D (-) | 16 bits | 16 bits |
| Vitesse de conversion (-) | Jusqu'à 20 mesures/s | Jusqu'à 20 mesures/s |
| Température opérationnelle (°C) | 0...+50 | 0...+50 |
| Température de stockage (°C) | -40...+60 | -40...+60 |
| Tension d'alimentation nominale permise (-) | 85...250 VAC, 50/60 Hz (21 VA) | 18...36 VDC (13 W), 24 VAC (16 VA) |
| Indice de protection (-) | IP54 | IP54 |
*P.E. : Pleine Echelle.
** : configurable au niveau de l'utilisateur.
*** : indice de protection de la face avant seulement.
Les spécifications peuvent être modifiées sans avertissement.
