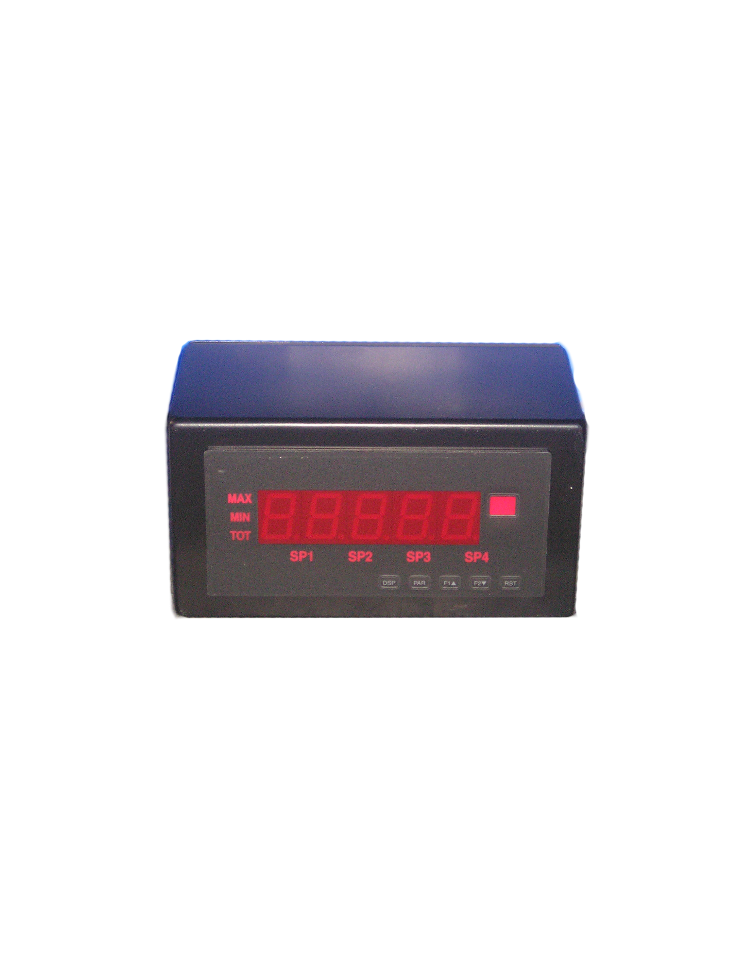

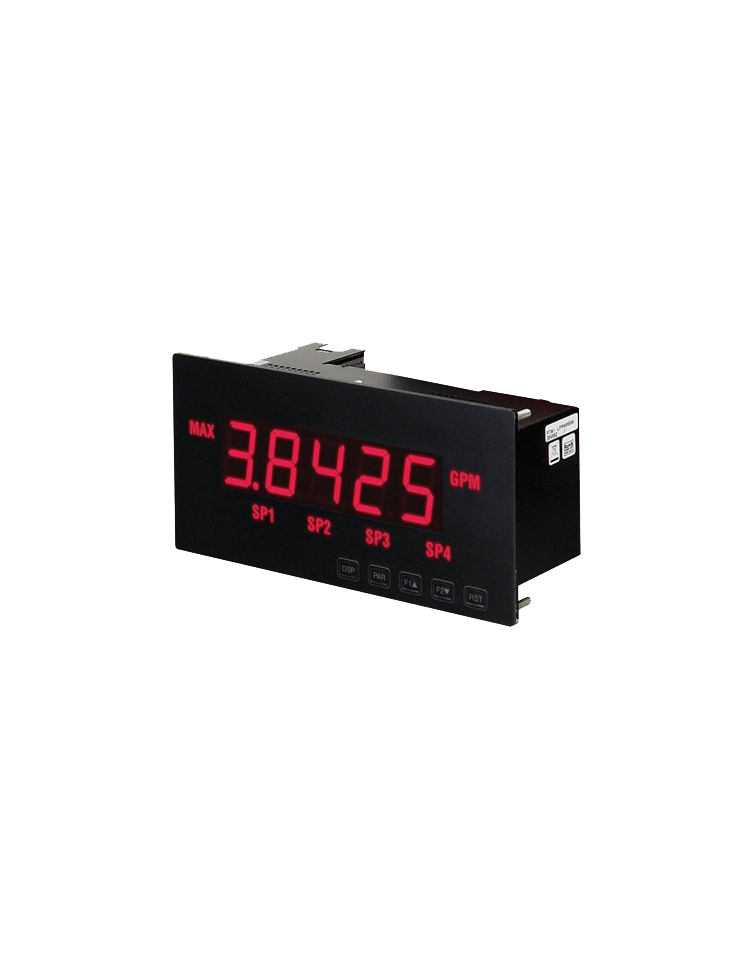

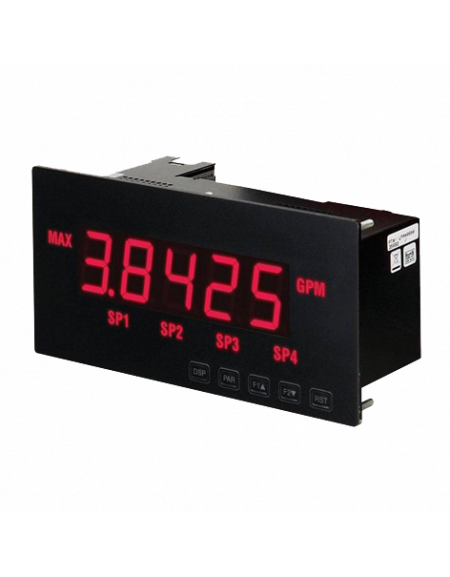

GRAND AFFICHEUR POUR SIGNAUX ANALOGIQUES
Grands afficheurs pour signaux analogiques à utiliser avec des capteurs ou des signaux process.
o Entrées pont de jauges, process, tension et courant
o 5 digits de 38 mm
o Programmation facile et intuitive
o Possibilité de linéarisation en 16 points
o Boutons en face avant et entrées utilisateur programmables
o Luminosité de l'affichage réglable
OPTIONS DISPONIBLES
- Sortie analogique 4(0)...20 mA ou 0...10 V
- 2 ou 4 seuils avec sortie relais
- RS-232, RS-485 ou pour bus de terrain
- HOUSE-MAX : Boîtier
- HOUSE-MAX-IP : Boîtier étanche IP64
| INDI-MAXS | INDI-MAXS24 | DISP-MAXP | DISP-MAXP24 | DISP-MAXD | |
|---|---|---|---|---|---|
| Type (-) | Entrée pour pont de jauge | Entrée pour pont de jauge | Entrée "process" (V/mA) | Entrée "process" (V/mA) | Entrée courant ou tension (V ou mA) |
| Plage d'entrée (-) | ± 24 mVDC / ± 240 mVDC | ± 24 mVDC / ± 240 mVDC | 20 mA (-2 à +26 mA) / 10 VDC (-1 à +13 VDC) | 20 mA (-2 à +26 mA) / 10 VDC (-1 à +13 VDC) | ±0.2 mA, ±2 mA, ±20 mA, ±200 mA, ±2 A, ±0.2 VDC, ±2 VDC, ±20 VDC, ±300 VDC |
| Alimentation capteur (-) | 10 VDC @ 125 mA max | 10 VDC @ 125 mA max | 24 VDC ± 5 % @ 50 mA max. | 24 VDC ± 5 % @ 50 mA max. | 24 VDC ± 5 % @ 50 mA max. |
| Afficheur (-) | 5 digits (38 mm) | 5 digits (38 mm) | 5 digits (38 mm) | 5 digits (38 mm) | 5 digits (38 mm) |
| Précision (% P.E.*) | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 |
| Conversion A/D (-) | 16 bits | 16 bits | 16 bits | 16 bits | 16 bits |
| Vitesse de conversion (-) | Jusqu'à 20 mesures/s | Jusqu'à 20 mesures/s | Jusqu'à 20 mesures/s | Jusqu'à 20 mesures/s | Jusqu'à 20 mesures/s |
| Température opérationnelle (°C) | 0...+50 | 0...+50 | 0...+50 | 0...+50 | 0...+50 |
| Température de stockage (°C) | -40...+60 | -40...+60 | -40...+60 | -40...+60 | -40...+60 |
| Tension d'alimentation nominale permise (-) | 85...250 VAC, 50/60 Hz (18 VA) | 11...36 VDC (14 W), 24 VAC (18 VA) | 85...250 VAC, 50/60 Hz (18 VA) | 11...36 VDC (14 W), 24 VAC (18 VA) | 85...250 VAC, 50/60 Hz (18 VA) |
| Indice de protection (-) | IP54 | IP54 | IP54 | IP54 | IP54 |
*P.E. : Pleine Echelle.
** : configurable au niveau de l'utilisateur.
*** : 5 VDC @ 65 mA max (sélection par cavalier).
**** : indice de protection de la face avant seulement.
***** : aussi disponible en 11...36 VDC (14 W), 24 VAC (18 VA) - Réf. : DISP-MAXD24
Les spécifications peuvent être modifiées sans avertissement.
