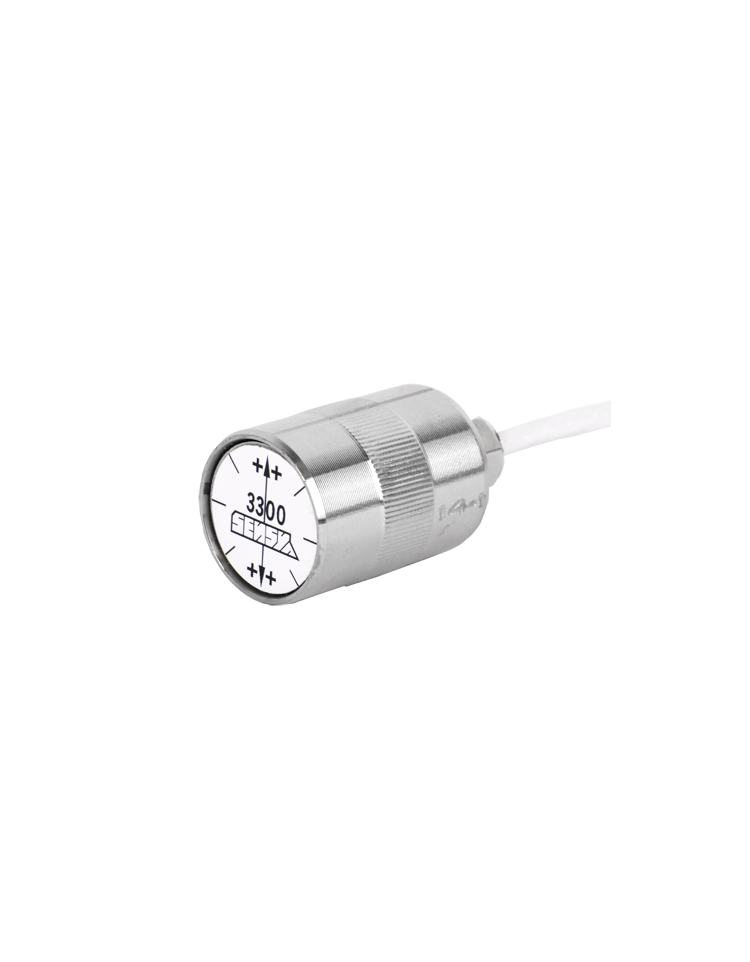

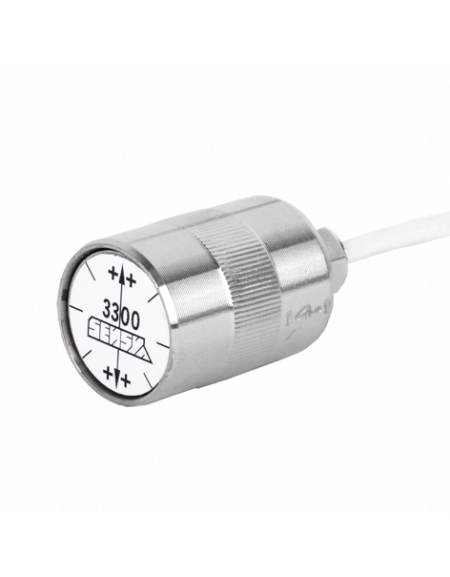

JAUGE D'INSERTION - INSERTGAGE®
Extensiomètre à insérer destiné à mesurer la force appliquée à une structure grâce à sa déformation.
o Permet de mesurer (sur une structure mécanique) :
- effort en compression, traction, cisaillement ou flexion
- moment, torsion, couple
o Un seul modèle indépendant de l'étendue de mesure
o Matière : acier inoxydable
o Classe de protection : IP67
o Prix très compétitifs
o Facile à installer (simple forage dans la structure à l'aide d'outillages SENSY)
o Précision dans la structure : 2 à 5 %
o Longueur du câble : 0.25 ou 5 m (autres longueurs disponibles sur demande)
OPTIONS DISPONIBLES
| 2 - 5 % | |
|---|---|
| Température de référence (°C) | 23 |
| Température compensée (°C) | -10...+45 |
| Température opérationnelle (°C) | -30...+60 |
| Température de stockage (°C) | -50...+85 |
| Sensibilité nominale (mV/V) | ± 1 |
| Résistance d'entrée (ohm(s)) | 700 ± 2 |
| Résistance de sortie (ohm(s)) | 700 ± 2 |
| Résistance d'isolement (50 V) (Mohm(s)) | > 5000 |
| Tension d'alimentation de référence (VDC) | 10 |
| Tension d'alimentation nominale permise (VDC) | 3...12 |
* P.E. : Pleine Echelle.
** : pour une contrainte de ± 10 kg/mm²
Les spécifications peuvent être modifiées sans avertissement.
