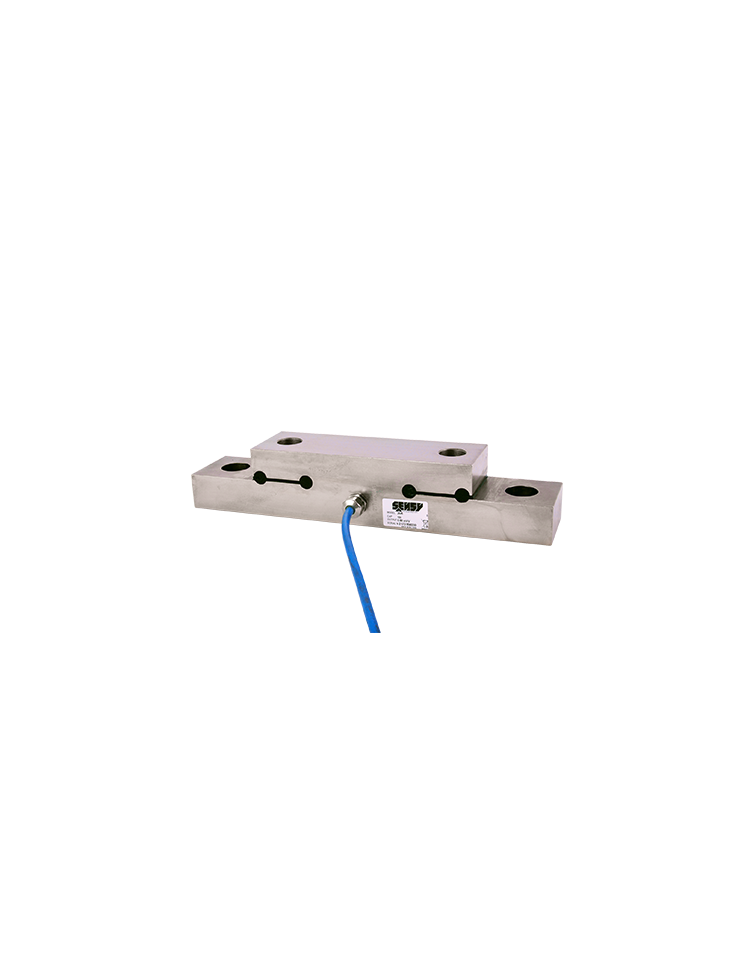

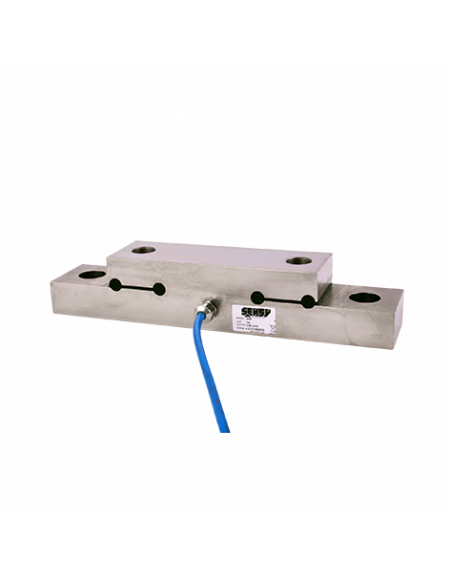

CAPTEURS POUR PESAGE EMBARQUÉ
Capteurs spécialement conçus pour le pesage embarqué de bennes de camions.
o Conception très robuste
o Haute résistance aux chocs
o Classe de protection : IP67
o Economique
o Matière : acier nickelé
o Facile à monter (pas besoin de système de stabilisation)
o Longueur du câble : voir dessin - CL (autres longueurs disponibles sur demande)
o Dimensions standardisées
o Visserie et blocs à souder disponibles
OPTIONS DISPONIBLES
| 0.5 % | |
|---|---|
| Erreur de répétabilité (% P.E.*) | < ± 0.25 |
| Fluage sur 30 min. (% P.E.*) | < ± 0.2 |
| Température de référence (°C) | 23 |
| Température compensée (°C) | -10...+45 |
| Température opérationnelle (°C) | -25...+70 |
| Température de stockage (°C) | -50...+85 |
| Dérive thermique de sensibilité (% P.E.*/10°C) | < ± 0.1 |
| Dérive thermique du zéro (% P.E.*/10°C) | < ± 0.1 |
| Plage du zéro initial (mV/V) | ± 0.02 |
| Sensibilité nominale (mV/V) | 1 |
| Résistance d'entrée (ohm(s)) | 352 ± 2 |
| Résistance de sortie (ohm(s)) | 352 ± 2 |
| Résistance d'isolement (50 V) (Mohm(s)) | > 5000 |
| Tension d'alimentation de référence (VDC) | 10 |
| Tension d'alimentation nominale permise (VDC) | 3...12 |
| Charge maximale admissible (% P.E.*) | 120 |
| Charge de rupture (% P.E.*) | >250 |
| Utilisation dynamique admissible (% P.E.*) | 50 |
| Force latérale statique admissible (% P.E.*) | 100 |
* P.E. : Pleine Echelle.
Les spécifications peuvent être modifiées sans avertissement.
