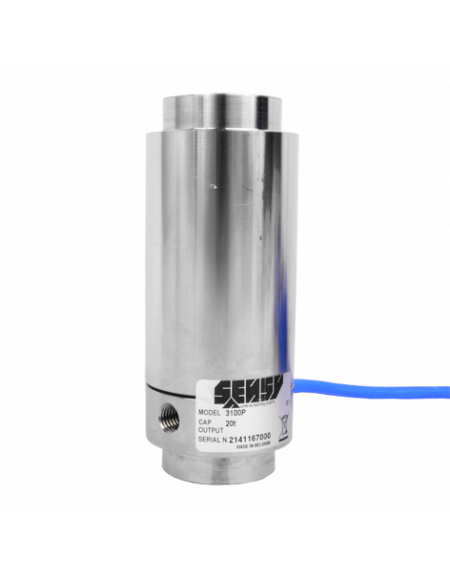

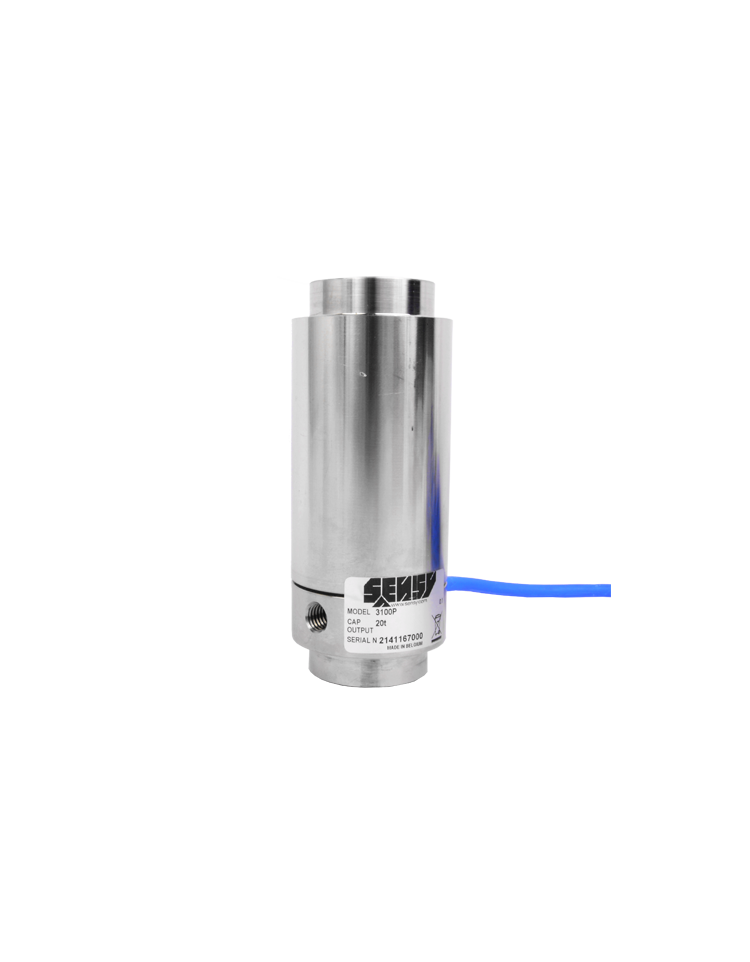

CAPTEURS DE PESAGE PENDULAIRES
Capteurs de pesage en compression.
o Etendue de mesure élevée (jusqu'à 500 t)
o Entièrement en acier inoxydable
o Classe de protection : IP67
o Système pendulaire auto-stabilisant
o Disponible en classe C1.5 (1500 d) OIML / R 60 (EN 45501)
o Impédance et sensibilité appairées (pour connexion en parallèle)

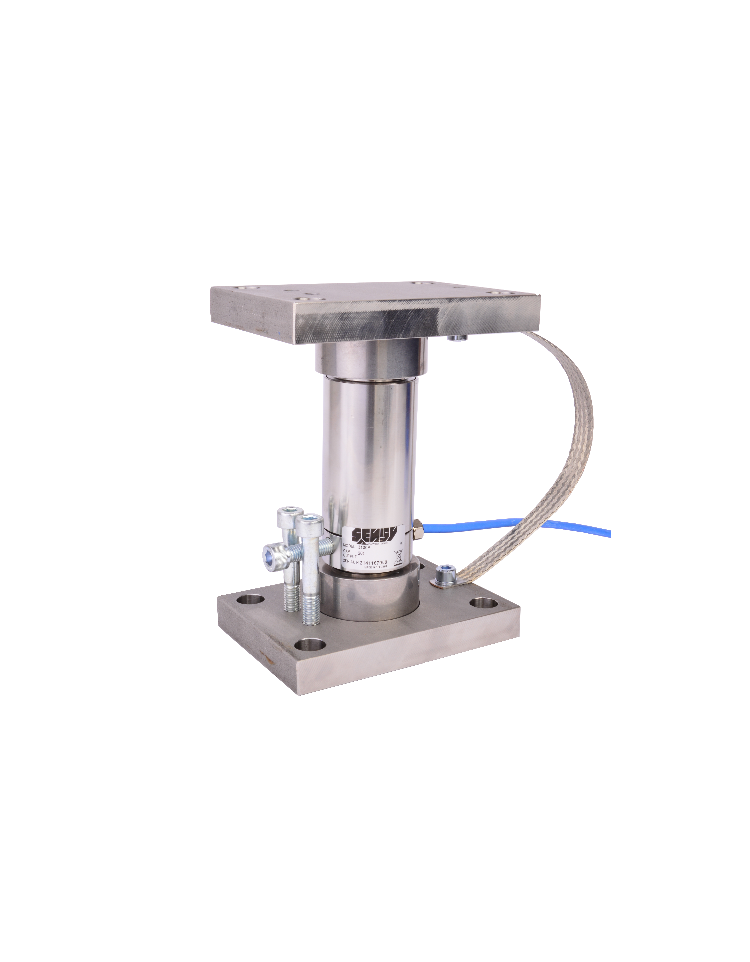

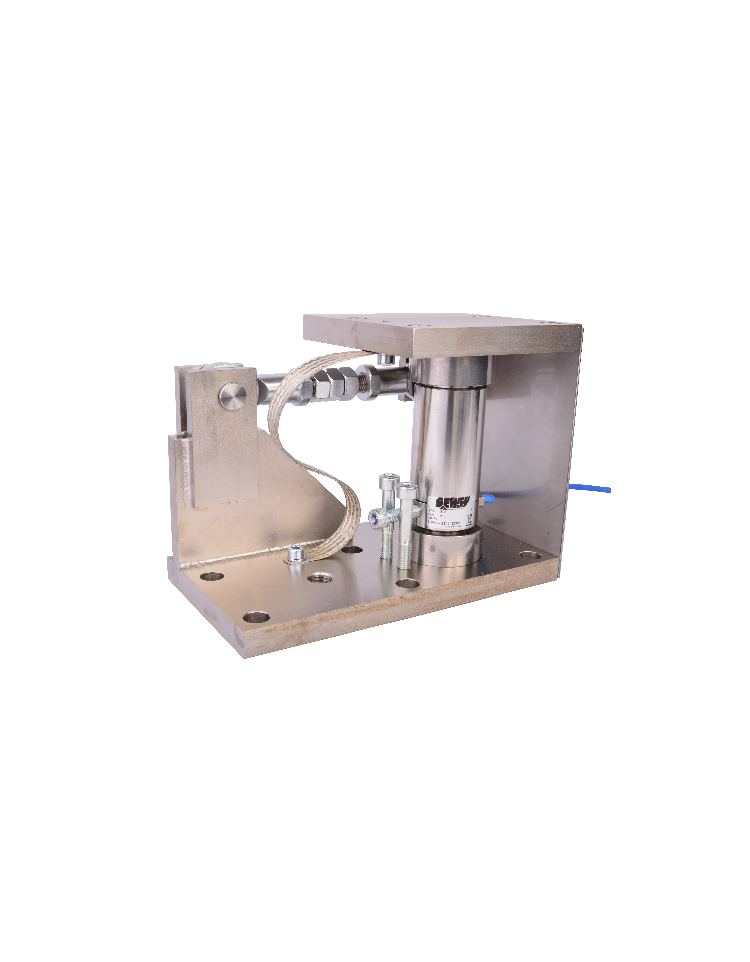

o Gamme complète d'accessoires de montage
o Longueur du câble : 12 m (500 t : 20 m) (autres longueurs disponibles sur demande)
OPTIONS DISPONIBLES
| 0.25 % | 0.1 % | C 1.5 | 0.03 % | |
|---|---|---|---|---|
| Classe de précision (-) | 0.25 % P.E. | 0.1 % P.E. | 1500 d OIML | 0.03 % P.E. |
| Erreur combinée (non-linéarité + hystérésis) (% P.E.*) | <± 0.25 | <± 0.1 | <± 0.035 | <± 0.03 |
| Erreur de répétabilité (% P.E.*) | <± 0.1 | <± 0.03 | <± 0.015 | <± 0.015 |
| Fluage sur 30 min. (% P.E.*) | <± 0.1 | <± 0.06 | <± 0.035 | <± 0.025 |
| Température de référence (°C) | 23 | 23 | 23 | 23 |
| Température compensée (°C) | -10...+45 | -10...+45 | -10...+45 | -10...+45 |
| Température opérationnelle (°C) | -30...+70 | -30...+70 | -30...+70 | -30...+70 |
| Température de stockage (°C) | -50...+85 | -50...+85 | -50...+85 | -50...+85 |
| Dérive thermique de sensibilité (% P.E.*/10°C) | <± 0.05 | <± 0.05 | <± 0.017 | <± 0.015 |
| Dérive thermique du zéro (% P.E.*/10°C) | <± 0.035 | <± 0.035 | <± 0.025 | <± 0.023 |
| Sensibilité nominale (mV/V) | 1.5 | 1.5 | 1.5 | 1.5 |
| Tolérance de sensibilité (%) | <± 0.3 | <± 0.3 | <± 0.2 | <± 0.2 |
| Résistance d'entrée (ohm(s)) | 350..700 ± 2 | 350..700 ± 2 | 350..700 ± 2 | 350..700 ± 2 |
| Résistance de sortie (ohm(s)) | 350..700 ± 2 | 350..700 ± 2 | 350..700 ± 2 | 350..700 ± 2 |
| Résistance d'isolement (50 V) (Mohm(s)) | > 5000 | > 5000 | > 5000 | > 5000 |
| Tension d'alimentation de référence (VDC) | 10 | 10 | 10 | 10 |
| Tension d'alimentation nominale permise (VDC) | 3...12 | 3...12 | 3...12 | 3...12 |
| Charge maximale admissible (% P.E.*) | 150 | 150 | 150 | 150 |
| Charge de rupture (% P.E.*) | >300 | >300 | >300 | >300 |
| Utilisation dynamique admissible (% P.E.*) | 50 | 50 | 50 | 50 |
| Force latérale statique admissible (% P.E.*) | 15 | 15 | 15 | 15 |
* P.E. : Pleine Echelle.
** : 2 mV/V
Note : C 1.5 uniquement disponible pour les capacités entre 5 et 100 t.
Les spécifications peuvent être modifiées sans avertissement.
