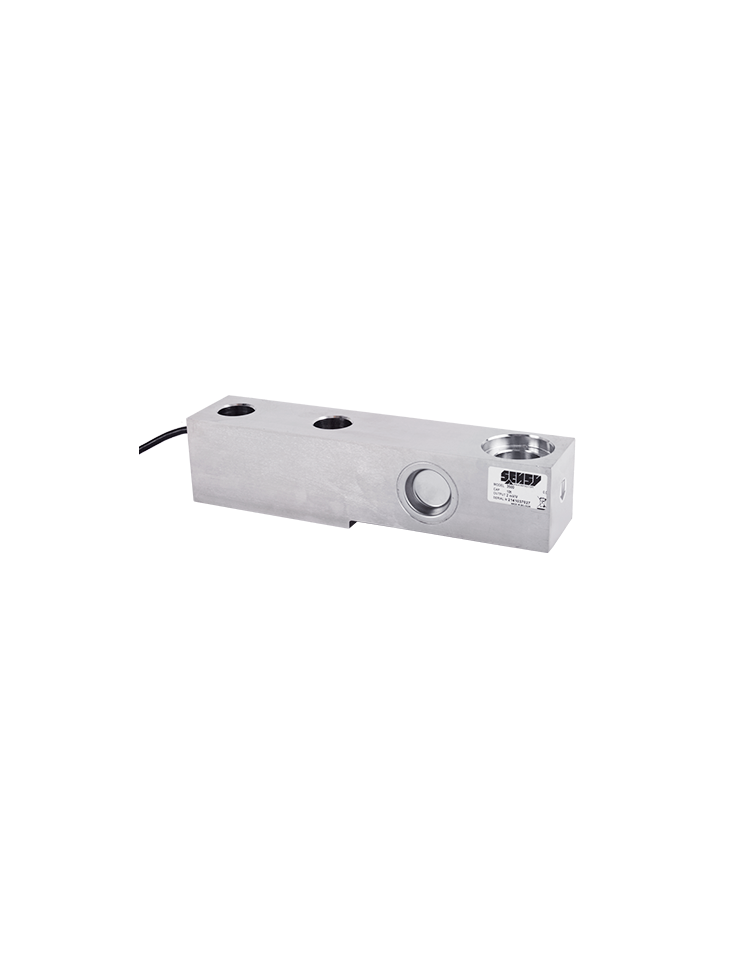

CAPTEURS DE PESAGE EN CISAILLEMENT
Capteurs de pesage associant une construction robuste, une précision élevée et un prix économique.
o Matière : acier inoxydable
o Classe de protection : IP67
o Robuste
o Kits de montage disponibles assurant les fonctions suivantes :
- stabilisation dans le plan horizontal (sans tirants)
- compensation des défauts de parallélisme
o Longueur du câble : voir dessin - CL- (autres longueurs disponibles sur demande)
OPTIONS DISPONIBLES
| A3 | 0.03 % | |
|---|---|---|
| Classe de précision (-) | 0.03 % P.E. | 0.03 % P.E. |
| Erreur combinée (non-linéarité + hystérésis) (% P.E.*) | <± 0.03 | <± 0.03 |
| Erreur de répétabilité (% P.E.*) | <± 0.015 | <± 0.015 |
| Fluage sur 30 min. (% P.E.*) | <± 0.03 | <± 0.025 |
| Température de référence (°C) | 23 | 23 |
| Température compensée (°C) | -10...+45 | -10...+45 |
| Température opérationnelle (°C) | -30...+70 | -30...+70 |
| Température de stockage (°C) | -50...+85 | -50...+85 |
| Dérive thermique de sensibilité (% P.E.*/10°C) | <± 0.05 | <± 0.015 |
| Dérive thermique du zéro (% P.E.*/10°C) | <± 0.05 | <± 0.023 |
| Sensibilité nominale (mV/V) | 2 | 2 |
| Tolérance de sensibilité (%) | <± 0.2 | <± 0.2 |
| Résistance d'entrée (ohm(s)) | 400 ± 10 | 400 ± 10 |
| Résistance de sortie (ohm(s)) | 350 ± 3 | 350 ± 3 |
| Résistance d'isolement (50 V) (Mohm(s)) | > 5000 | > 5000 |
| Tension d'alimentation de référence (VDC) | 10 | 10 |
| Tension d'alimentation nominale permise (VDC) | 3..12 | 3...12 |
| Charge maximale admissible (% P.E.*) | 150 | 150 |
| Charge de rupture (% P.E.*) | >300 | >300 |
| Utilisation dynamique admissible (% P.E.*) | 50 | 50 |
| Force latérale statique admissible (% P.E.*) | 100 | 100 |
* P.E. : Pleine Echelle.
** : excepté les dérives thermiques
Les spécifications peuvent être modifiées sans avertissement.
