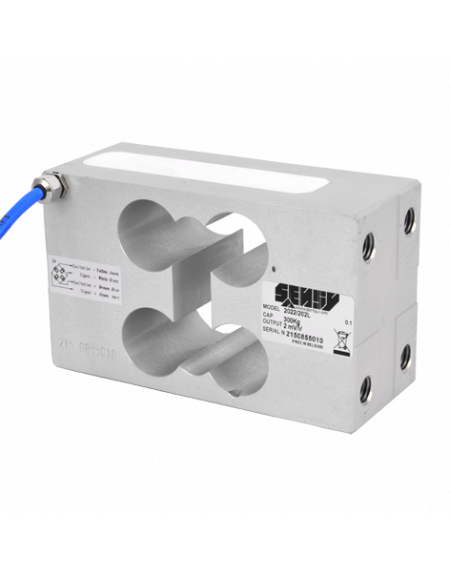

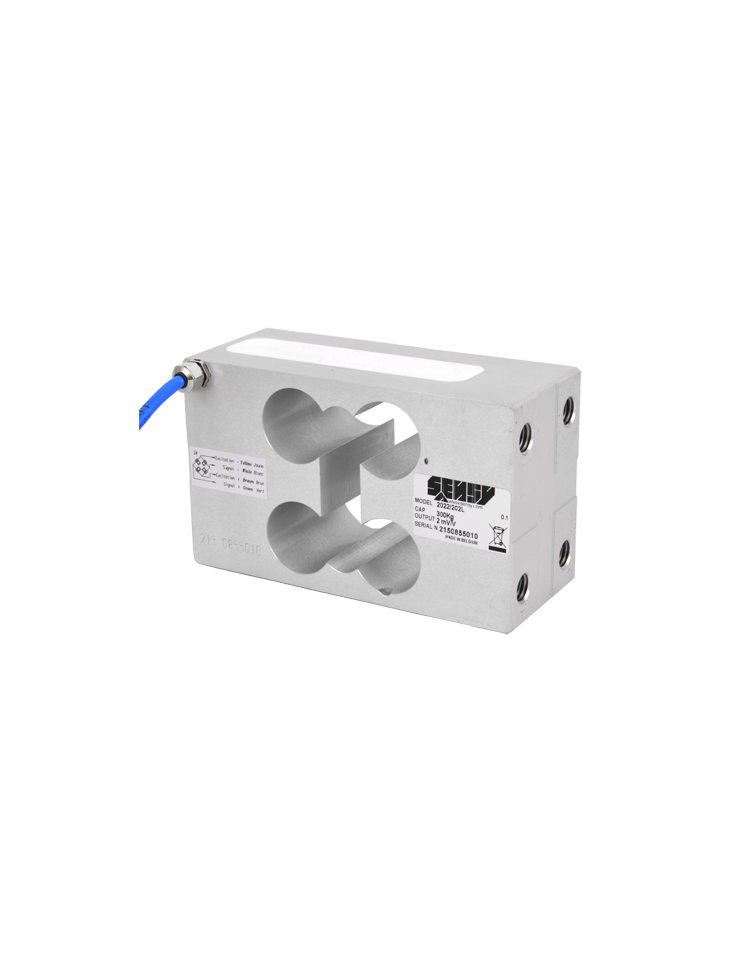

CAPTEUR A APPUI CENTRAL
Capteur à appui central destiné au pesage de plates-formes et de trémies.
o Conçu pour accepter une décentration de la charge
o Dimensions maximales du plateau : 800 x 800 mm
o Matière : alliage d'aluminium anodisé
o Classe de protection : IP64
o Montage simple
o Disponible en C3 (3000 d) OIML / R 60 pour balances de classe III selon EN 45501
o Longueur du câble : 3 m (autres longueurs disponibles sur demande)
OPTIONS DISPONIBLES
| 0.03 % | C 3 | |
|---|---|---|
| Classe de précision (-) | 0.03 % P.E. | 3000 d OIML |
| Erreur combinée (non-linéarité + hystérésis) (% P.E.*) | <± 0.03 | <± 0.02 |
| Erreur de répétabilité (% P.E.*) | <± 0.015 | <± 0.01 |
| Fluage sur 30 min. (% P.E.*) | <± 0.025 | <± 0.02 |
| Retour à zéro (% P.E.*) | <± 0.0075 | <± 0.005 |
| Température de référence (°C) | 23 | 23 |
| Température compensée (°C) | -10...+45 | -10...+45 |
| Température opérationnelle (°C) | -30...+70 | -30...+70 |
| Température de stockage (°C) | -50...+85 | -50...+85 |
| Dérive thermique de sensibilité (% P.E.*/10°C) | <± 0.015 | <± 0.009 |
| Dérive thermique du zéro (% P.E.*/10°C) | <± 0.023 | <± 0.013 |
| Plage du zéro initial (mV/V) | ± 0.02 | ± 0.02 |
| Sensibilité nominale (mV/V) | 2 | 2 |
| Tolérance de sensibilité (%) | <± 0.2 | <± 0.1 |
| Résistance d'entrée (ohm(s)) | 350 ± 2 | 350 ± 2 |
| Résistance de sortie (ohm(s)) | 350 ± 2 | 350 ± 2 |
| Résistance d'isolement (50 V) (Mohm(s)) | > 5000 | > 5000 |
| Tension d'alimentation de référence (VDC) | 10 | 10 |
| Tension d'alimentation nominale permise (VDC) | 3...12 | 3...12 |
| Charge maximale admissible (% P.E.*) | 150 | 150 |
| Charge de rupture (% P.E.*) | >300 | >300 |
| Utilisation dynamique admissible (% P.E.*) | 60 | 60 |
| Force latérale statique admissible (% P.E.*) | 100 | 100 |
* P.E. : Pleine Echelle.
Les spécifications peuvent être modifiées sans avertissement.
