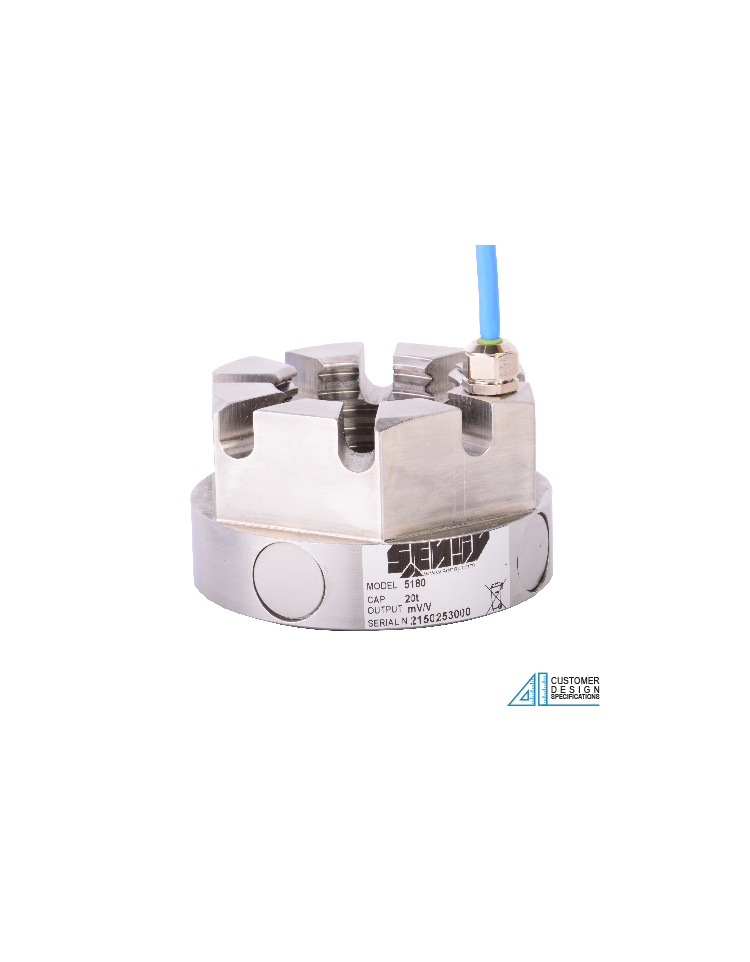

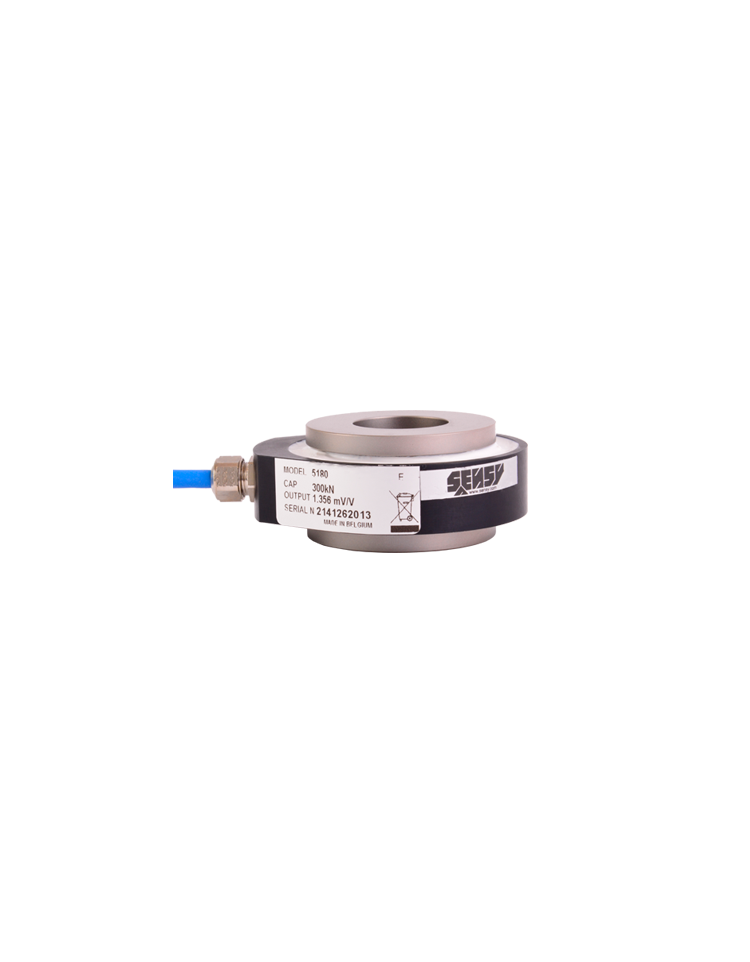

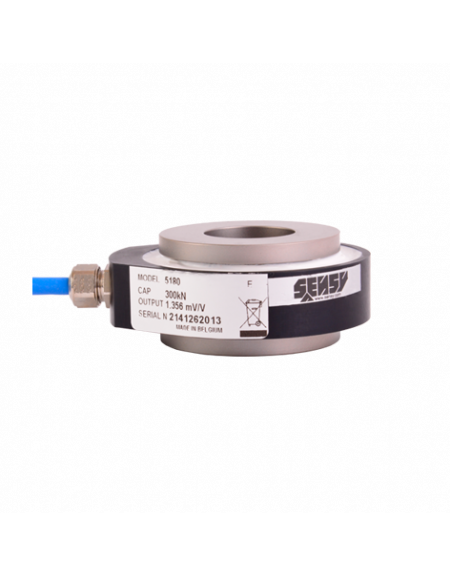

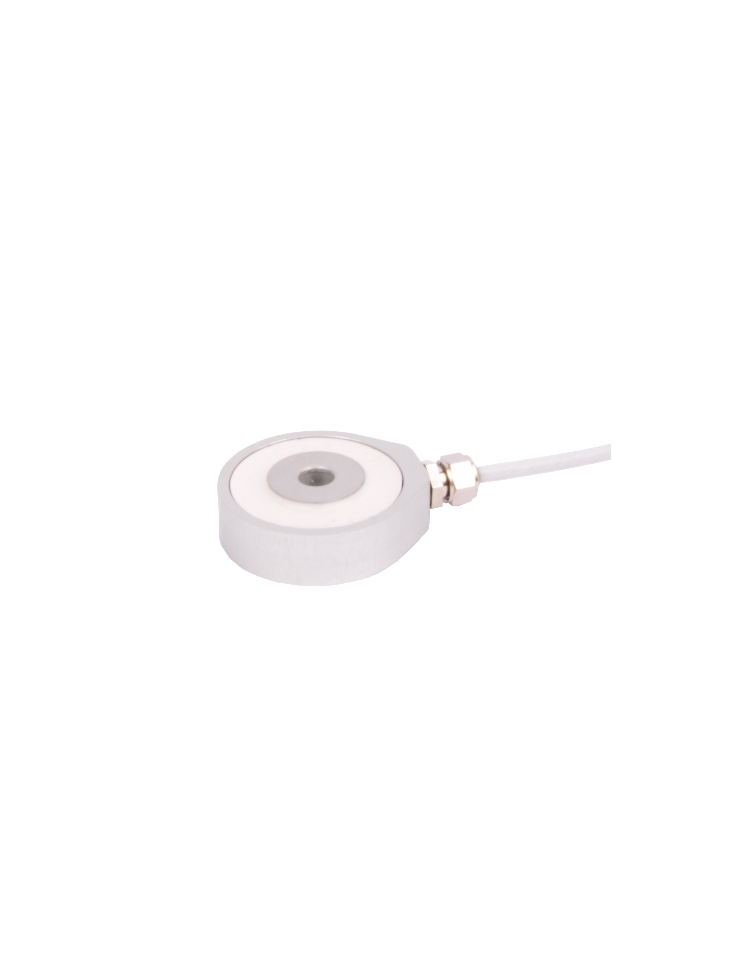

RONDELLES DE FORCE
Capteurs de force annulaires spécialement conçus pour contrôler l'effort de serrage de vis.
o Petits capteurs à haute capacité
o Matière :
- corps en acier inoxydable; boîtier en aluminium (5180)
- aluminium (5182)
- 2 rondelles (incluses) en acier inoxydable
o Classe de protection : IP65
o Prix très compétitif
o Longueur du câble : voir dessin - CL (autres longueurs disponibles sur demande)
OPTIONS DISPONIBLES
| SL | |
|---|---|
| Température de référence (°C) | 23 |
| Température compensée (°C) | -10...+45 |
| Température opérationnelle (°C) | -30...+70 |
| Température de stockage (°C) | -50...+85 |
| Dérive thermique de sensibilité (% P.E.*/10°C) | <± 0.2 |
| Dérive thermique du zéro (% P.E.*/10°C) | <± 0.2 |
| Plage du zéro initial (mV/V) | ± 0.02 |
| Résistance d'entrée (ohm(s)) | 700 ± 2 |
| Résistance de sortie (ohm(s)) | 700 ± 2 |
| Résistance d'isolement (50 V) (Mohm(s)) | > 5000 |
| Tension d'alimentation de référence (VDC) | 5 |
| Tension d'alimentation nominale permise (VDC) | 3..10 |
| Charge maximale admissible (% P.E.*) | 150 |
| Charge de rupture (% P.E.*) | > 300 |
| Utilisation dynamique admissible (% P.E.*) | 50 |
| Force latérale statique admissible (% P.E.*) | 25 |
* P.E. : Pleine Echelle.
Les spécifications peuvent être modifiées sans avertissement.
