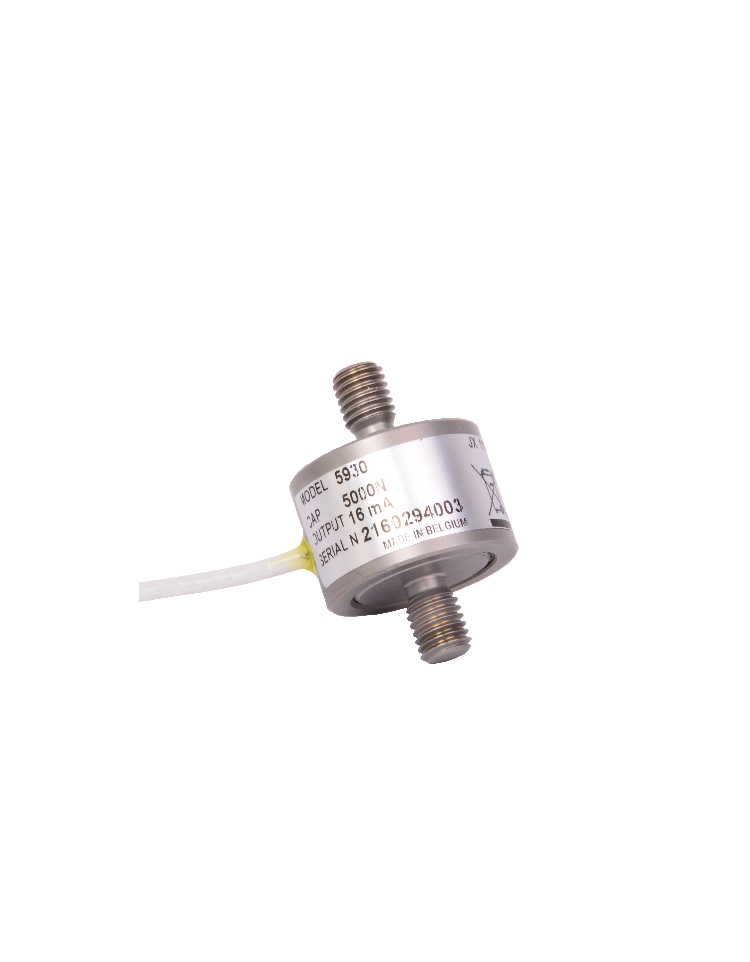

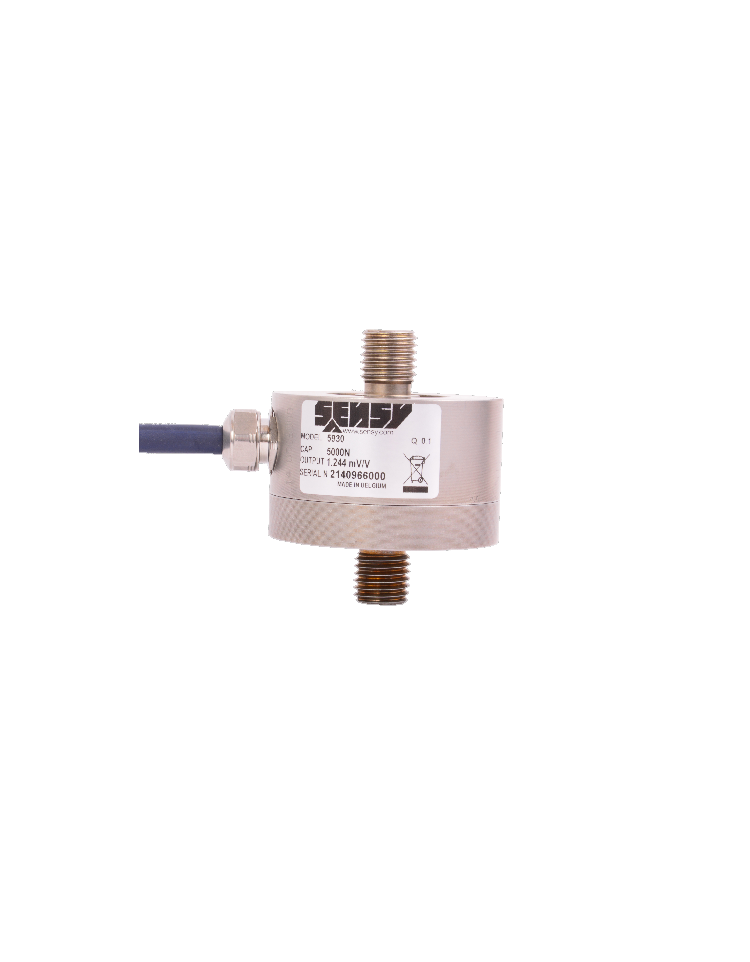

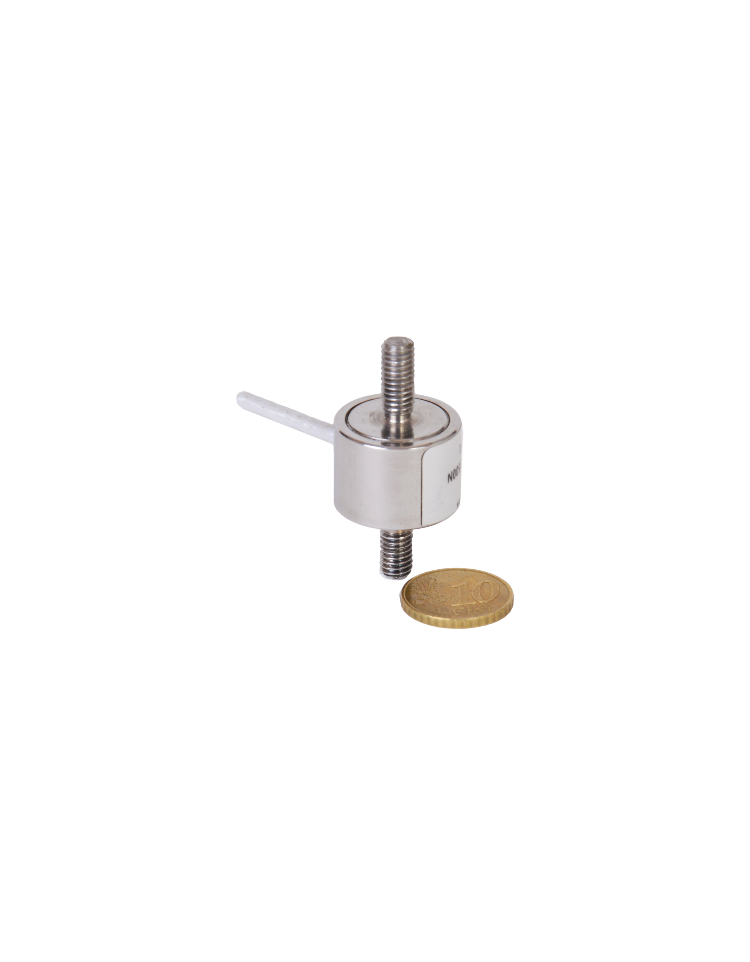

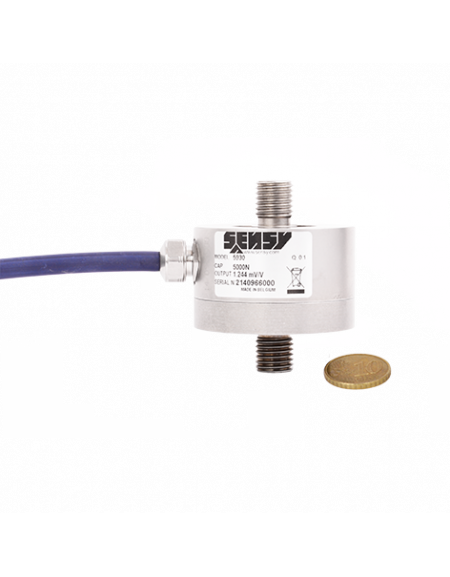

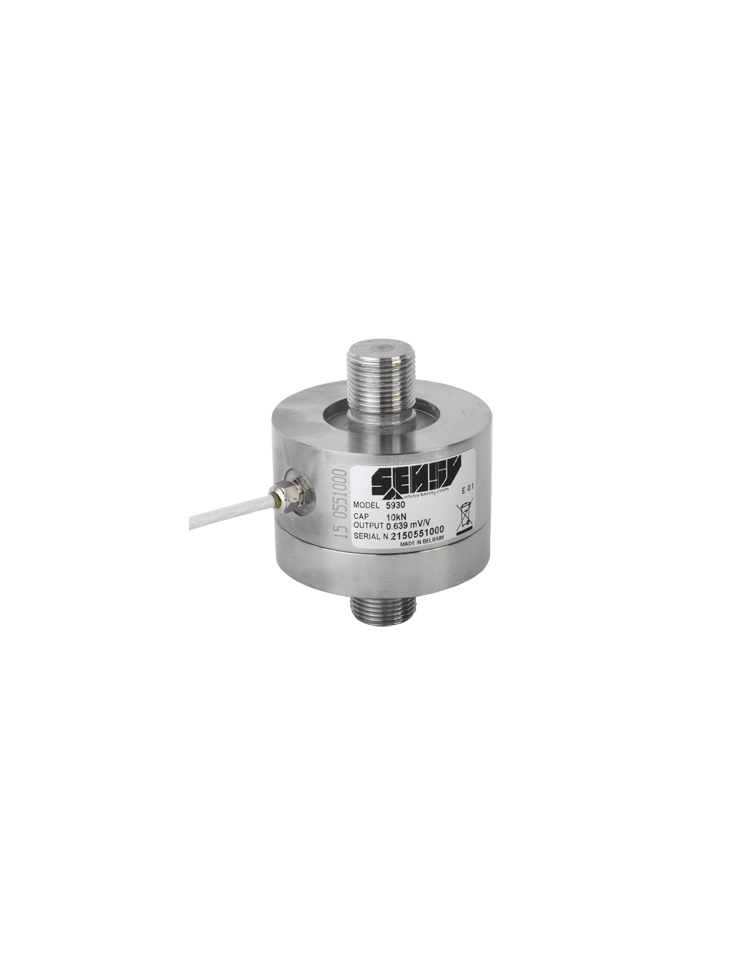

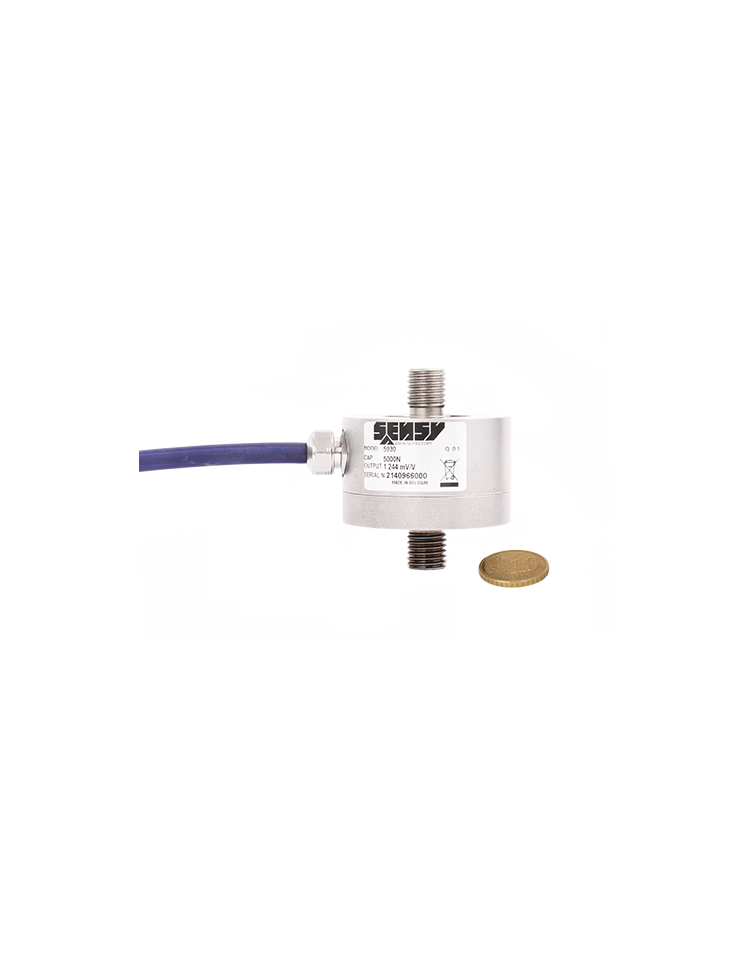

CAPTEURS DE FORCE MINIATURES EN TRACTION ET COMPRESSION
Capteurs de force miniatures en traction et compression.
o Classe de protection : IP65
o Très bon rapport qualité/prix
o Traction et / ou compression (universel)
o Accessoires de mise en charge disponibles
o Matière :
- acier inoxydable (5930)
- alliage d'aluminium anodisé (5932)
o Longueur câble : 1.5 m (autres longueurs disponibles sur demande)
1 % | |
---|---|
Erreur combinée (non-linéarité + hystérésis) (% P.E.*) | <± 1 |
Erreur de répétabilité (% P.E.*) | <± 0.5 |
Fluage sur 30 min. (% P.E.*) | <± 0.25 |
Retour à zéro (% P.E.*) | <± 0.2 |
Température de référence (°C) | 23 |
Température compensée (°C) | -10...+45 |
Température opérationnelle (°C) | -25...+70 |
Température de stockage (°C) | -50...+85 |
Dérive thermique de sensibilité (% P.E.*/10°C) | <± 0.2 |
Dérive thermique du zéro (% P.E.*/10°C) | <± 0.2 |
Plage du zéro initial (mV/V) | ± 0.05 |
Sensibilité nominale (mV/V) | 1.5 |
Résistance d'entrée (ohm(s)) | 1000 ± 100 |
Résistance de sortie (ohm(s)) | 1000 ± 100 |
Résistance d'isolement (50 V) (Mohm(s)) | > 5000 |
Tension d'alimentation de référence (VDC) | 10 |
Tension d'alimentation nominale permise (VDC) | 3...10 |
Charge maximale admissible (% P.E.*) | 120 |
Charge de rupture (% P.E.*) | >300 |
Utilisation dynamique admissible (% P.E.*) | 40 |
Tension d'alimentation de référence (-) | 5 |
* P.E. : Pleine Echelle.
Les spécifications peuvent être modifiées sans avertissement.
