CAPTEURS DE FORCE MINIATURES EN COMPRESSION

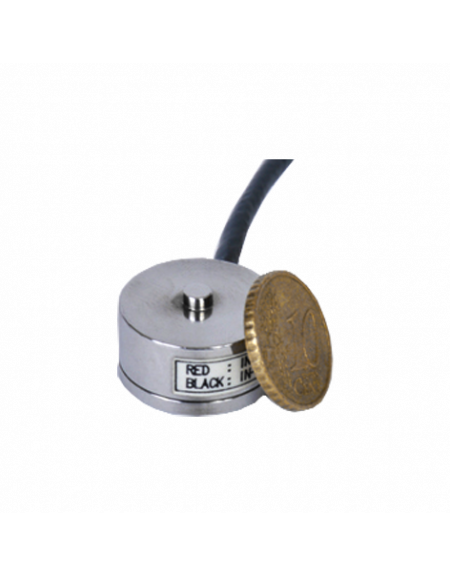

Capteurs de force miniatures en compression
o Classe de protection : IP65
o Très bon rapport qualité/prix
o Matière :
- acier inoxydable (5960)
- alliage d'aluminium anodisé (5962)
o Longueur du câble : 1.5 m (autres longueurs disponibles sur demande)
OPTIONS DISPONIBLES
| 1 % | |
|---|---|
| Erreur combinée (non-linéarité + hystérésis) (% P.E.*) | <± 1 |
| Erreur de répétabilité (% P.E.*) | <± 0.5 |
| Fluage sur 30 min. (% P.E.*) | <± 0.25 |
| Retour à zéro (% P.E.*) | <± 0.2 |
| Température de référence (°C) | 23 |
| Température compensée (°C) | -10...+45 |
| Température opérationnelle (°C) | -25...+70 |
| Température de stockage (°C) | -50...+85 |
| Dérive thermique de sensibilité (% P.E.*/10°C) | <± 0.2 |
| Dérive thermique du zéro (% P.E.*/10°C) | <± 0.2 |
| Plage du zéro initial (mV/V) | ± 0.05 |
| Sensibilité nominale (mV/V) | 1.5 |
| Résistance d'entrée (ohm(s)) | 1000 ± 3 |
| Résistance de sortie (ohm(s)) | 1000 ± 3 |
| Résistance d'isolement (50 V) (Mohm(s)) | > 5000 |
| Tension d'alimentation de référence (VDC) | 5 |
| Tension d'alimentation nominale permise (VDC) | 3..10 |
| Charge maximale admissible (% P.E.*) | 120 |
| Charge de rupture (% P.E.*) | >300 |
| Utilisation dynamique admissible (% P.E.*) | 40 |
*P.E. : Pleine Echelle.
Les spécifications peuvent être modifiées sans avertissement.
