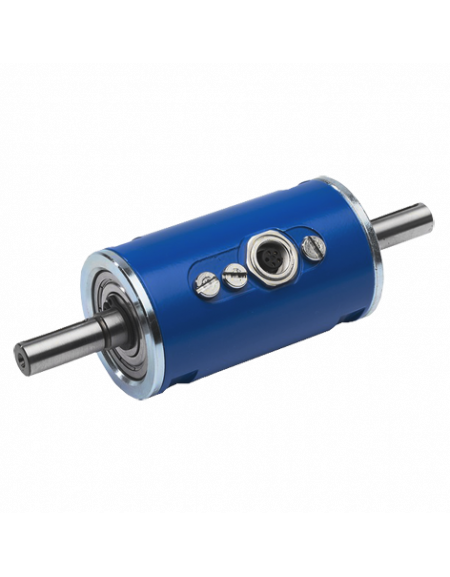

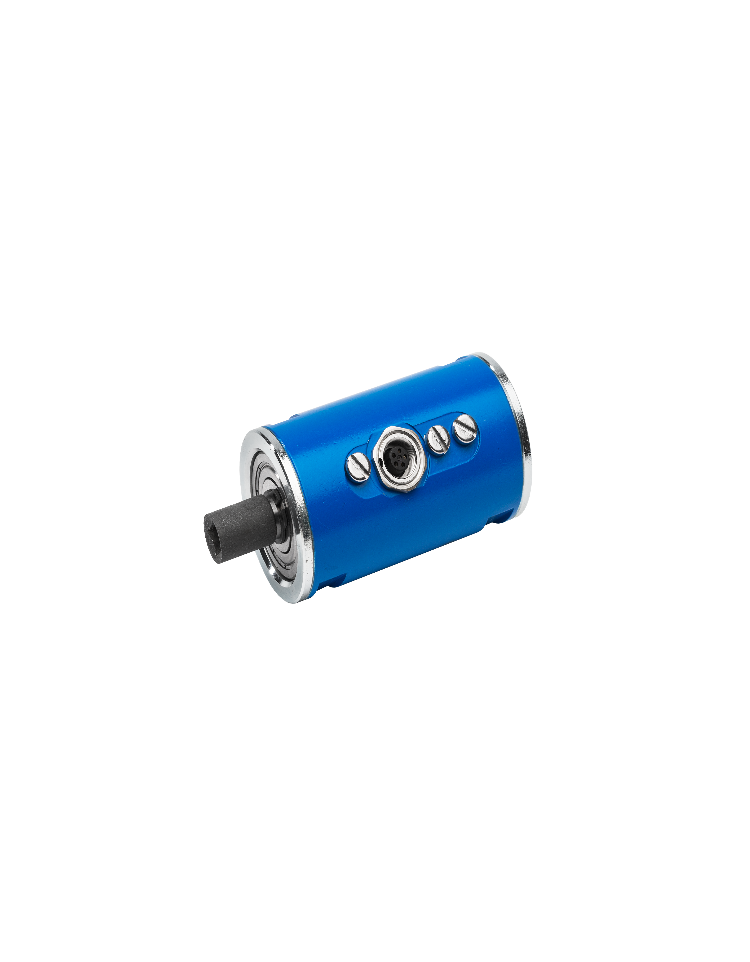

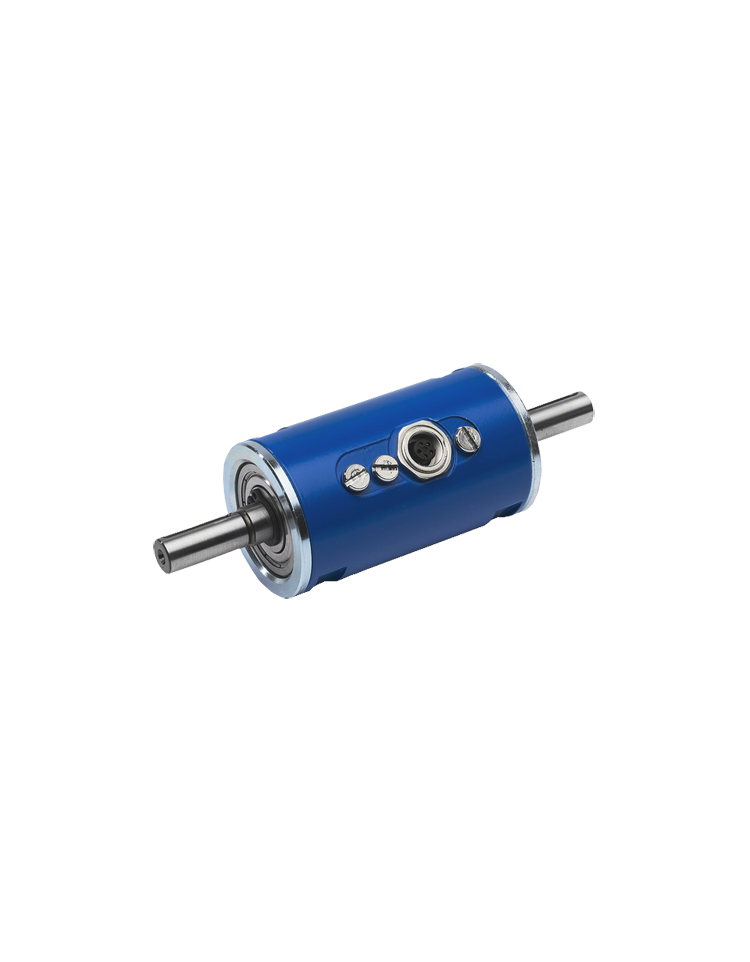

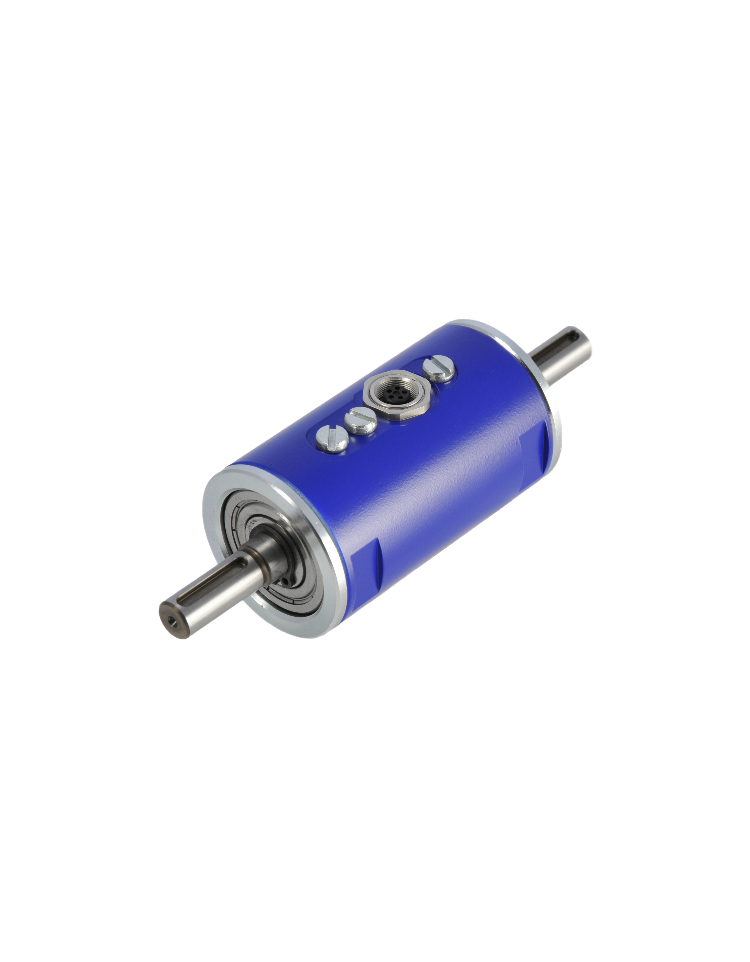

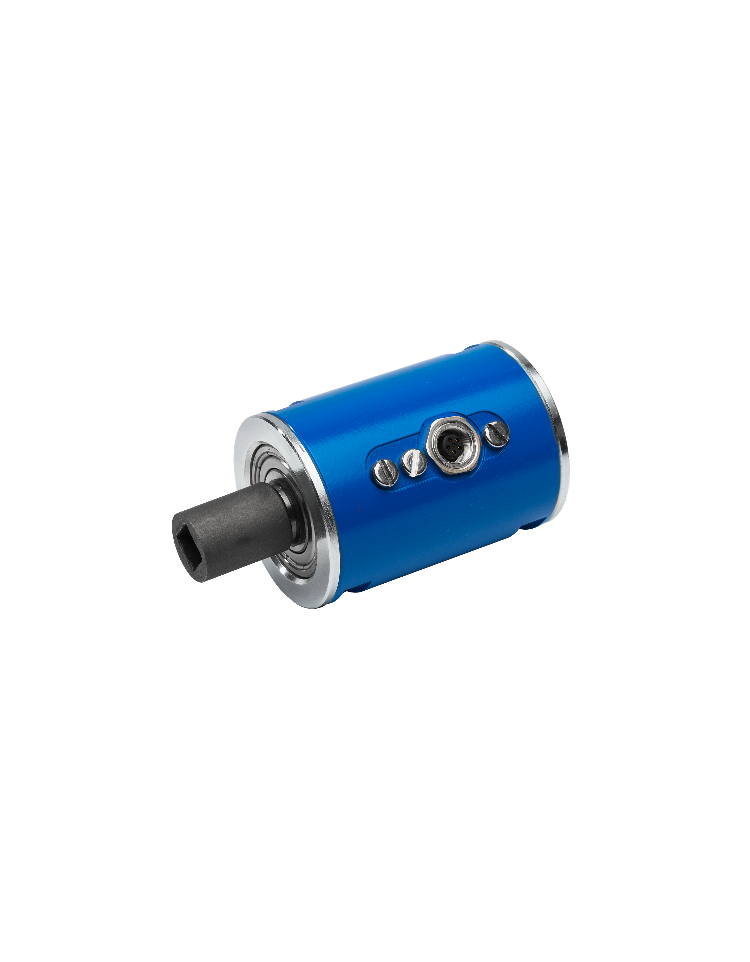

COUPLEMETRES ROTATIFS SANS CONTACT
Couplemètres rotatifs universels, économiques, sans contact avec couplage mécanique par arbre rond ou carré.
o Bidirectionnels
o Solution économique
o Etendue de mesure jusqu'à 500 N·m
o Vitesse de rotation jusqu'à 5000 rpm
o Embouts ronds ou carrés normalisés (voir dessins)
o Conditionneur de signal integré
o Signal de sortie analogique (voir code câblage)
o Longueur du câble : 5 m (autres longueurs disponibles sur demande)
| 62100 | 62200 | |
|---|---|---|
| Arbre (-) | Carré | Rond avec clavette |
| Erreur combinée (non-linéarité + hystérésis) (% P.E.*) | <± 1 | <± 1 |
| Erreur de répétabilité (% P.E.*) | <± 0.05 | <± 0.05 |
| Uniformité du signal en rotation (% P.E.*) | <± 1 | <± 1 |
| Température compensée (°C) | +15...+35 | +15...+35 |
| Température opérationnelle (°C) | -40...+85 | -40 ... +85 |
| Température de stockage (°C) | -40 ... +85 | -40 ... +85 |
| Dérive thermique de sensibilité (% P.E.*/10°C) | < 0.5 | < 0.5 |
| Dérive thermique du zéro (% P.E.*/10°C) | < 0.5 | < 0.5 |
| Signal sans couple (V) | 2.5 | 2.5 |
| Charge maximale admissible (% P.E.*) | 130 | 130 |
| Tension d'alimentation nominale permise (-) | 6...15 VDC | 6...15 VDC |
| Consommation (max.) (mA) | 10 | 10 |
| Sensibilité nominale (V) | ± 2 | ± 2 |
| Consommation à la mise sous tension (mA) | < 40 | < 40 |
| Vitesse de rotation maximale (rpm) | 1000 | 5000 |
| Indice de protection (-) | IP50 | IP50 |
* P.E. : Pleine Echelle.
** : Voir la fiche d'étalonnage individuelle.
Sous réserve de modification sans préavis.
