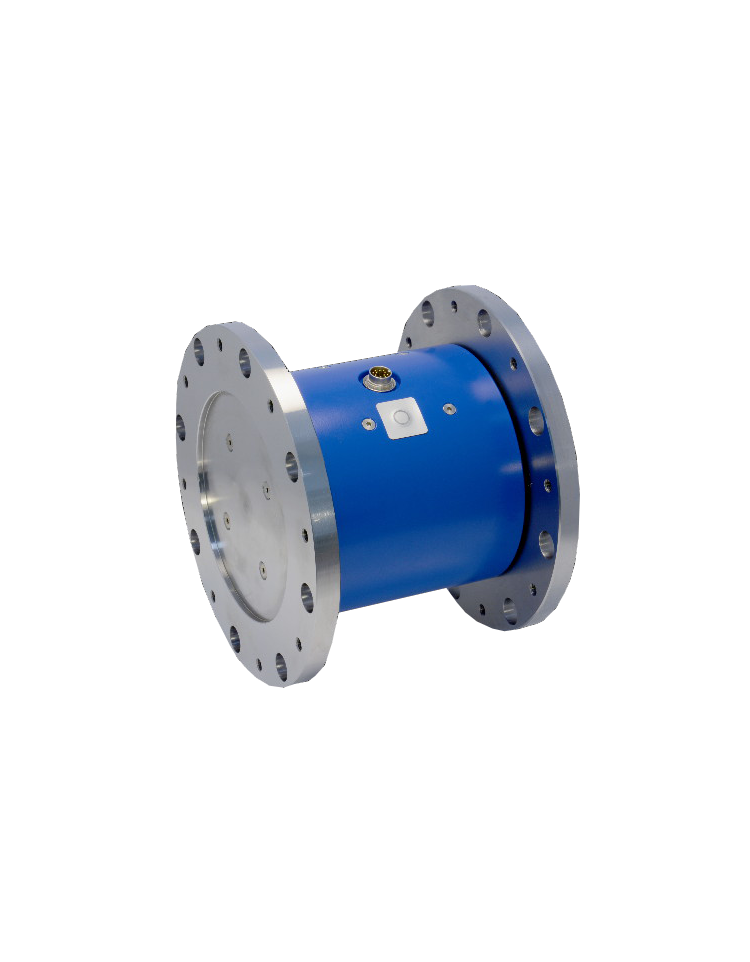

COUPLEMETRES ROTATIFS DE HAUTE CAPACITE
Couplemètres rotatifs universels de haute capacité sans contact.
o Bidirectionnel
o Etendue de mesure jusqu'à 25 kN·m (>25 kN·m sur demande)
o Vitesse de rotation jusqu'à 8000 rpm
o Conditionneur de signal intégré
o Signal de sortie analogique (voir code câblage)
o Longueur du câble : 5 m
OPTIONS DISPONIBLES
| 65000-A | 65000-B | |
|---|---|---|
| Capacités (-) | 10 - 15 kN·m | 20 - 25 kN·m |
| Erreur combinée (non-linéarité + hystérésis) (% P.E.*) | <± 0.5 | <± 0.5 |
| Erreur de répétabilité (% P.E.*) | <± 0.1 | <± 0.1 |
| Uniformité du signal en rotation (% P.E.*) | <± 0.5 | <± 0.5 |
| Température compensée (°C) | +15...+35 | +15...+35 |
| Température opérationnelle (°C) | -40...+85 | -40...+85 |
| Température de stockage (°C) | -40...+85 | -40...+85 |
| Dérive thermique de sensibilité (% P.E.*/10°C) | < 0.5 | < 0.5 |
| Dérive thermique du zéro (% P.E.*/10°C) | < 0.5 | < 0.5 |
| Signal sans couple (V) | 5 | 5 |
| Tension d'alimentation nominale permise (-) | 9...28 VDC | 9...28 VDC |
| Consommation (max.) (mA) | 40 | 40 |
| Sensibilité nominale (V) | ± 4 | ± 4 |
| Consommation à la mise sous tension (mA) | < 100 | < 100 |
| Vitesse de rotation maximale (rpm) | 8000 | 5000 |
| Couple maximum (kN·m) | 20 | 30 |
| Indice de protection (-) | IP50 | IP50 |
*P.E. : Pleine Echelle.
** : voir la fiche d'étalonnage individuelle.
Sous réserve de modification sans préavis.
