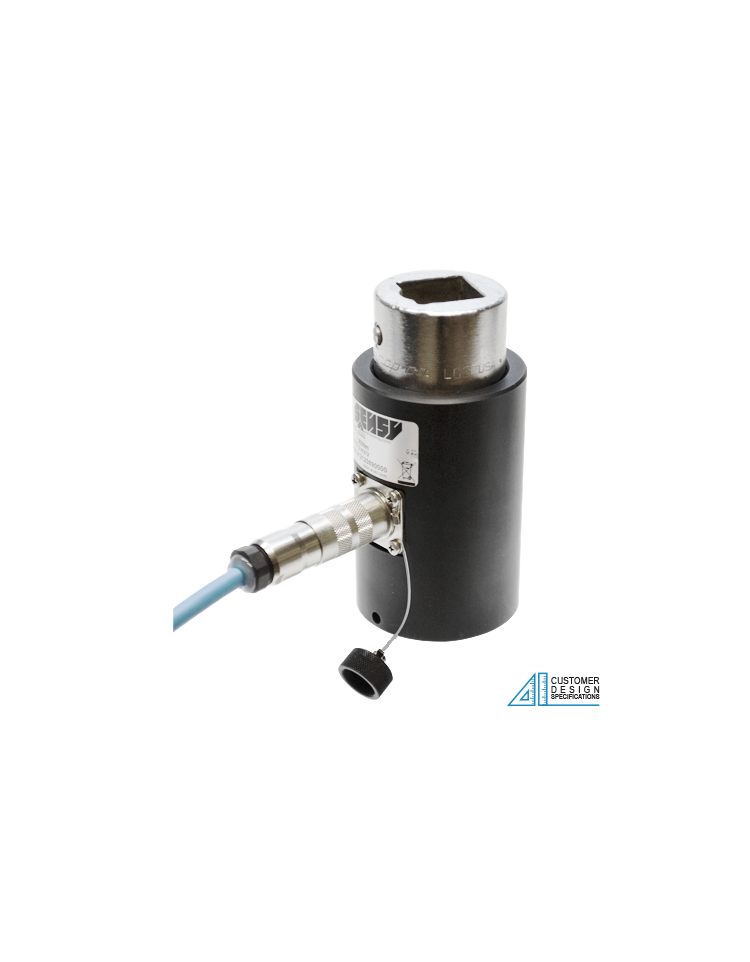

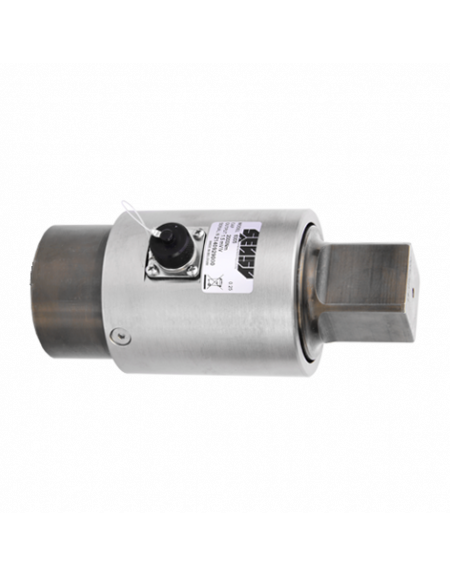

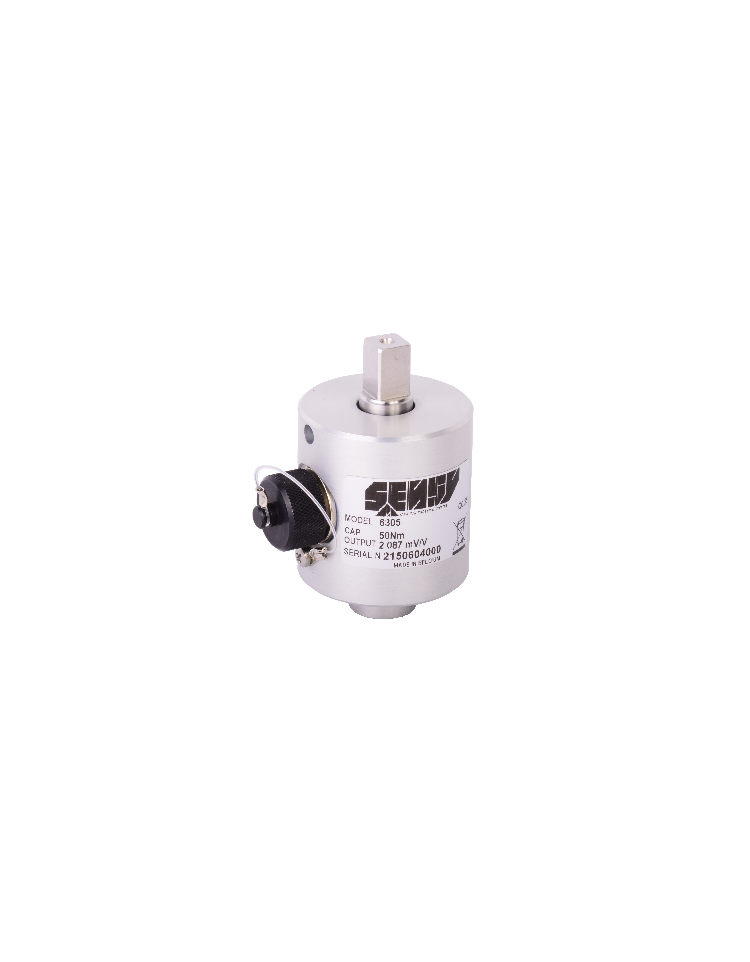

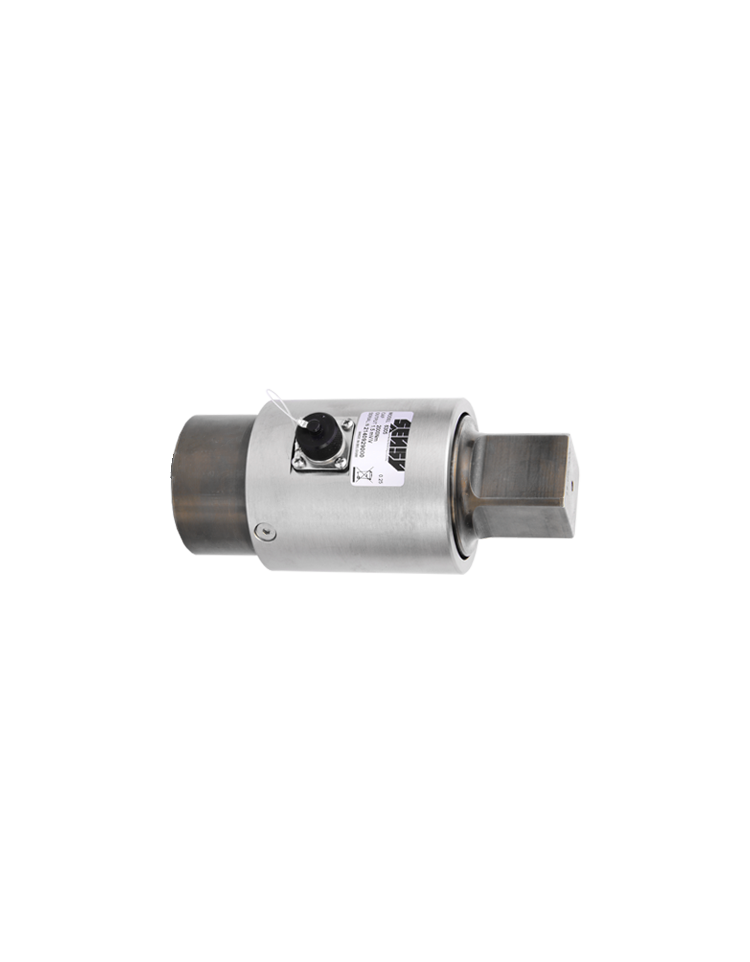

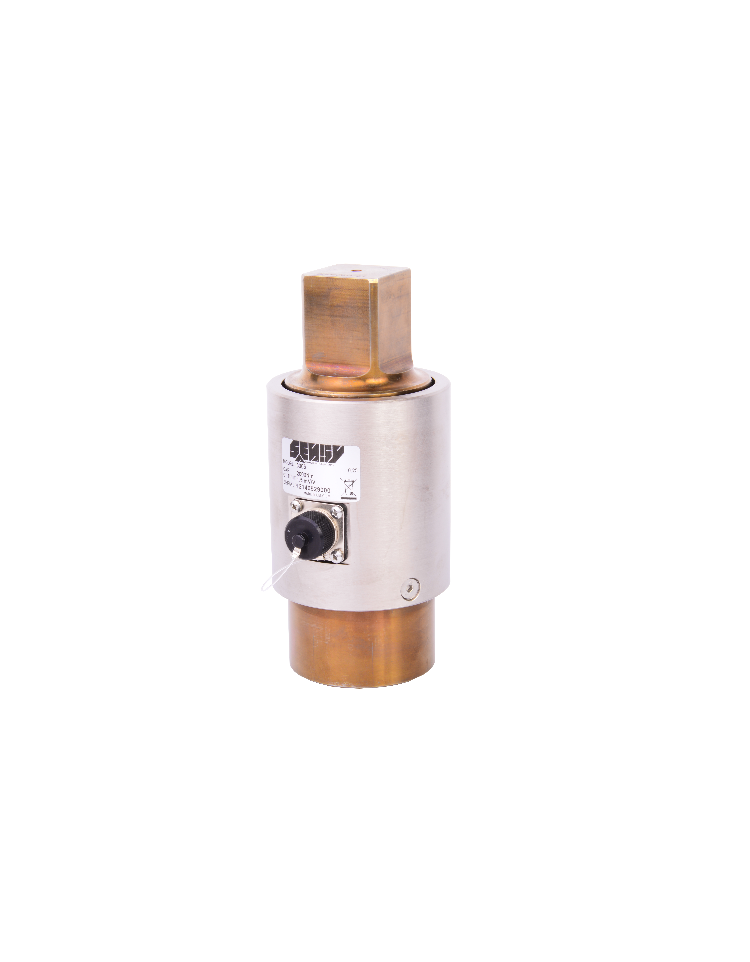

COUPLEMETRES POUR CLEF A CLIQUET
Couplemètres non rotatifs spécialement conçus pour être montés entre la clef à cliquet et la douille de vissage.
o Large gamme de capacités : de 50 N m à 20 kN·m
o Facile à installer (embouts standardisés)
o Structure compacte
o Classe de protection : IP54
o Matière : acier nickelé
o Longueur du câble : 3 m (autres longueurs disponibles sur demande)
OPTIONS DISPONIBLES
| 0.25 % | |
|---|---|
| Erreur combinée (non-linéarité + hystérésis) (% P.E.*) | <± 0.25 |
| Erreur de répétabilité (% P.E.*) | <± 0.1 |
| Fluage sur 30 min. (% P.E.*) | <± 0.1 |
| Retour à zéro (% P.E.*) | <± 0.025 |
| Température de référence (°C) | 23 |
| Température compensée (°C) | -10...+45 |
| Température opérationnelle (°C) | -25...+70 |
| Température de stockage (°C) | -50...+85 |
| Dérive thermique de sensibilité (% P.E.*/10°C) | <± 0.05 |
| Dérive thermique du zéro (% P.E.*/10°C) | <± 0.035 |
| Plage du zéro initial (mV/V) | ± 0.02 |
| Sensibilité nominale (mV/V) | 1.5 |
| Tolérance de sensibilité (%) | <± 0.3 |
| Résistance d'entrée (ohm(s)) | 350 ± 2 |
| Résistance de sortie (ohm(s)) | 350 ± 2 |
| Résistance d'isolement (50 V) (Mohm(s)) | > 5000 |
| Tension d'alimentation de référence (VDC) | 10 |
| Tension d'alimentation nominale permise (VDC) | 3...12 |
| Charge maximale admissible (% P.E.*) | 120 |
| Charge de rupture (% P.E.*) | >300 |
| Utilisation dynamique admissible (% P.E.*) | 40 |
| Force latérale statique admissible (% P.E.*) | 10 |
* P.E. : Pleine Echelle.
Les spécifications peuvent être modifiées sans avertissement.
