COUPLEMETRES DE REACTION

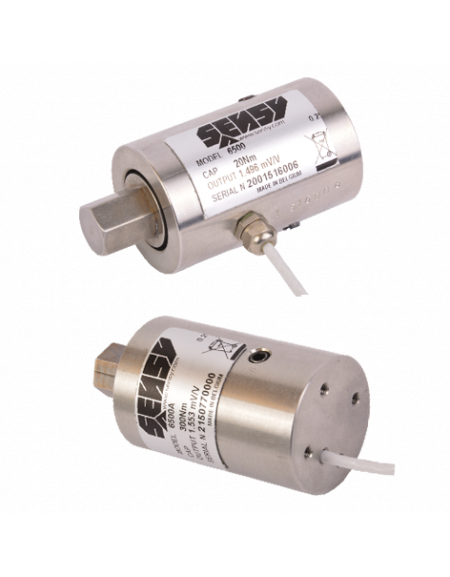

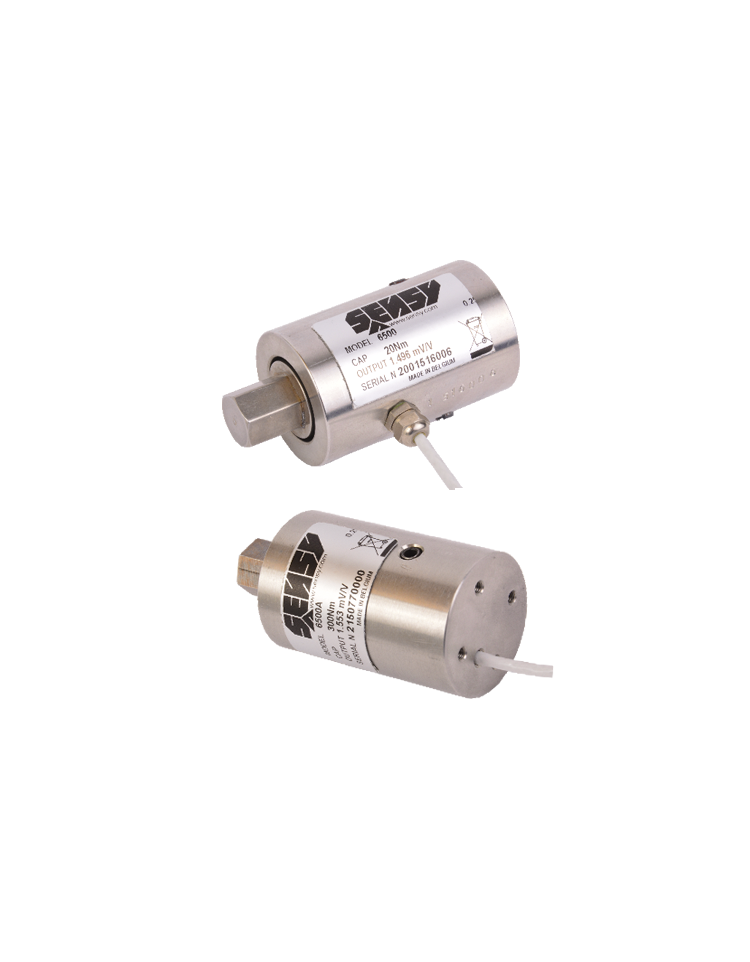

Couplemètres non rotatifs à embout hexagonal.
o 6500-6502 : sortie de câble par presse-étoupe radial
o 6500A-6502A : sortie de câble par presse-étoupe axial
o Structure compacte, facile à installer
o 6500(A)-6502(A) : fixation mécanique par trous filetés (voir dessin)
o Classe de protection : IP54
o Matière : - acier inoxydable (6500 / 6500A)
- aluminium (6502 / 6502A)
o Longueur du câble : voir dessin - CL (autres longueurs disponibles sur demande)
OPTIONS DISPONIBLES
| 0.25 % | |
|---|---|
| Erreur combinée (non-linéarité + hystérésis) (% P.E.*) | <± 0.25 |
| Erreur de répétabilité (% P.E.*) | <± 0.1 |
| Fluage sur 30 min. (% P.E.*) | <± 0.1 |
| Température de référence (°C) | 23 |
| Température compensée (°C) | -10...+45 |
| Température opérationnelle (°C) | -30...+70 |
| Température de stockage (°C) | -50...+85 |
| Dérive thermique de sensibilité (% P.E.*/10°C) | <± 0.05 |
| Dérive thermique du zéro (% P.E.*/10°C) | <± 0.035 |
| Plage du zéro initial (mV/V) | ± 0.02 |
| Sensibilité nominale (mV/V) | 1.5 |
| Tolérance de sensibilité (%) | <± 0.3 |
| Résistance d'entrée (ohm(s)) | 350 ± 2 |
| Résistance de sortie (ohm(s)) | 350 ± 2 |
| Résistance d'isolement (50 V) (Mohm(s)) | > 5000 |
| Tension d'alimentation de référence (VDC) | 10 |
| Tension d'alimentation nominale permise (VDC) | 3...12 |
| Charge maximale admissible (% P.E.*) | 120 |
| Charge de rupture (% P.E.*) | >300 |
| Utilisation dynamique admissible (% P.E.*) | 40 |
| Force latérale statique admissible (% P.E.*) | 10 |
* P.E. : Pleine Echelle.
Les spécifications peuvent être modifiées sans avertissement.
