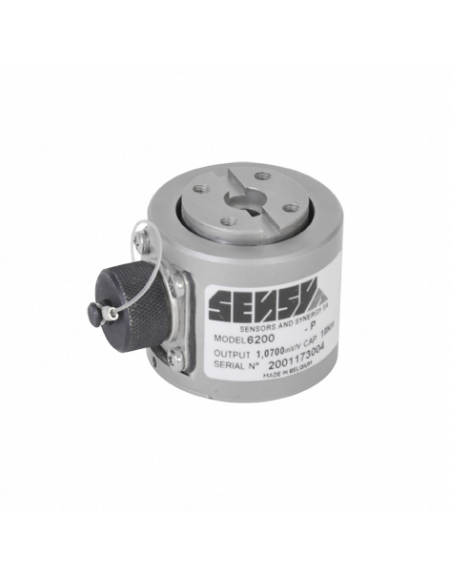

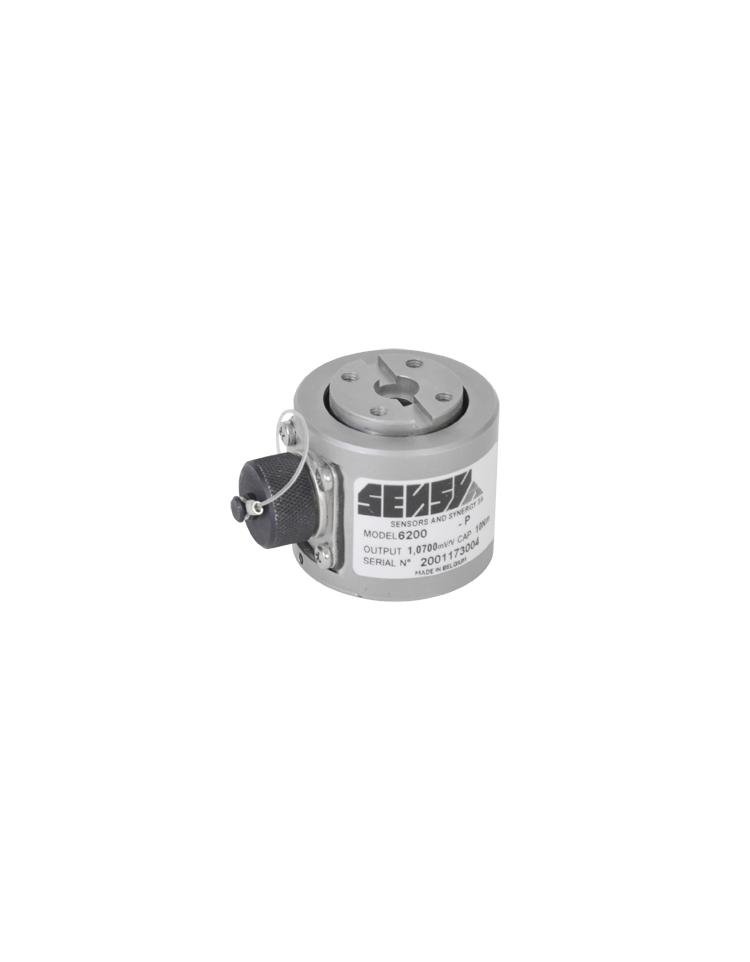

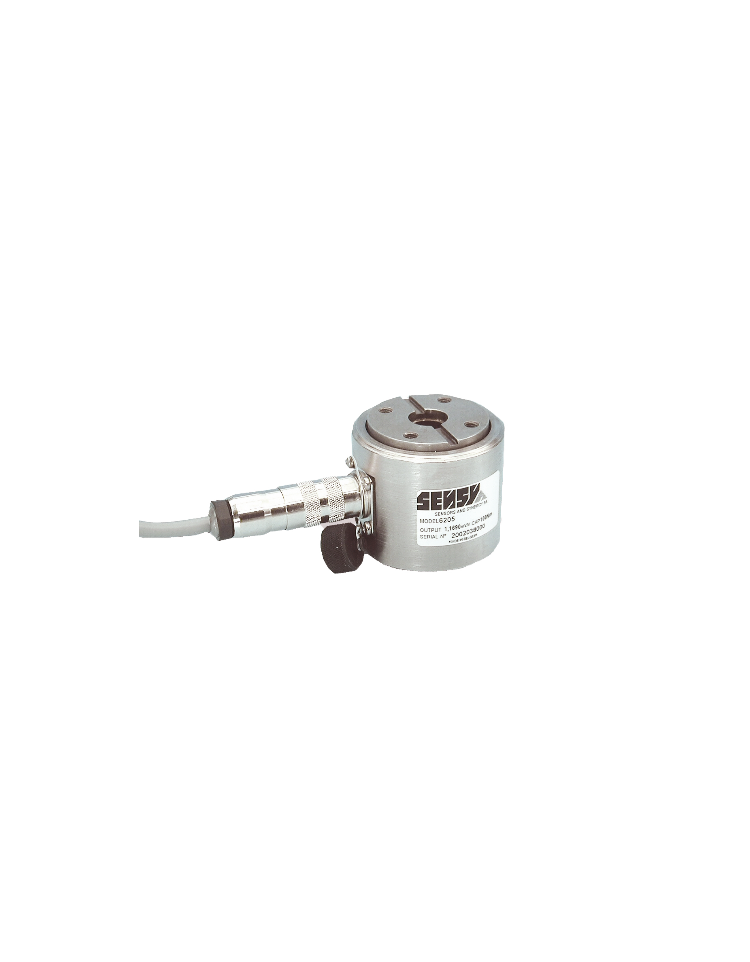

COUPLEMETRES DE REACTION
Couplemètres non rotatifs universels associant précision et robustesse.
- Facile à installer, structure compacte
- Classe de protection : voir le tableau dans le dessin (IP)
- Matière : acier inoxydable (6200), acier nickelé (6205)
- Longueur du câble : 3 m (autres longueurs disponibles sur demande)
- Existent aussi en version capteur étalon
OPTIONS DISPONIBLES
| 0.25 % | |
|---|---|
| Erreur de répétabilité (% P.E.*) | <± 0.1 |
| Fluage sur 30 min. (% P.E.*) | <± 0.1 |
| Retour à zéro (% P.E.*) | <± 0.025 |
| Température de référence (°C) | 23 |
| Température compensée (°C) | -10...+45 |
| Température opérationnelle (°C) | -30...+70 |
| Température de stockage (°C) | -50...+85 |
| Dérive thermique de sensibilité (% P.E.*/10°C) | <± 0.05 |
| Dérive thermique du zéro (% P.E.*/10°C) | <± 0.035 |
| Plage du zéro initial (mV/V) | ± 0.02 |
| Sensibilité nominale (mV/V) | 1.5 |
| Tolérance de sensibilité (%) | <± 0.3 |
| Résistance d'entrée (ohm(s)) | 350 ± 2 |
| Résistance de sortie (ohm(s)) | 350 ± 2 |
| Résistance d'isolement (50 V) (Mohm(s)) | > 5000 |
| Tension d'alimentation de référence (VDC) | 10 |
| Tension d'alimentation nominale permise (VDC) | 3...12 |
| Charge maximale admissible (% P.E.*) | 130 |
| Charge de rupture (% P.E.*) | >300 |
| Utilisation dynamique admissible (% P.E.*) | 50 |
* P.E. : Pleine Echelle.
Les spécifications peuvent être modifiées sans avertissement.
