Mesure de force sur croc d’amarrage à décrochage rapide

L’objectif était de mesurer les forces exercées par les câbles sur des crocs d’amarrage afin de les visualiser et éventuellement provoquer le décrochage du navire si ces forces dépassent la limite acceptable.

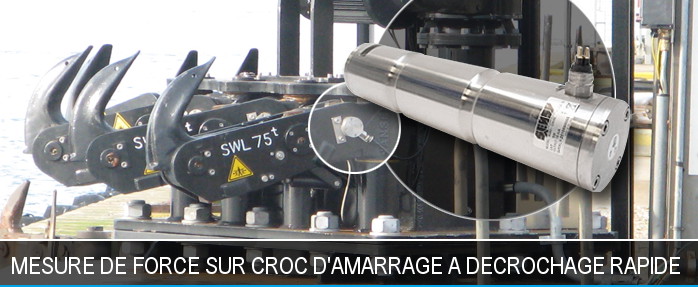

• Un axe dynamométrique sur mesure est monté en lieu et place d’un axe existant au niveau du crochet. Chaque axe est connecté à un conditionneur disposant d’une sortie 4-20mA. Ces sorties sont connectées à un PLC.
• Un logiciel dédicacé assure la visualisation des 6 forces sous forme de 6 bar-graph’s avec changement de couleur du vert vers le rouge en fonction de la progression des efforts de tension et alerte sonore réglable.
• Certification ATEX

Description technique du matériel fourni :

Capteurs de force

• Type : Axes dynamométriques
• Etendue de mesure : 85 t
• Protection : IP68
• Matière : Acier inoxydable
• Quantité : 6

Conditionneur

• Nombre de canaux : 6
• Précision : ± 0,1 %
• Entrées : mV/V
• Sortie : 4-20mA

Logiciel dédicacé (sur PC)

• Affichage des 6 forces par bar-graph avec changement de la couleur du vert au rouge en fonction de leur niveau.
• Seuils d’alerte programmables activant un signal sonore.

Cette application particulière est l’exemple de ce que Sensy peut réaliser dans les domaines de la mesure de force en ambiance marine.

Elle démontre la capacité de Sensy à proposer une solution adaptée à la demande du terrain.
