Capteur de force annulaire miniature sur mesure: une solution pour le client

L’un de nos clients a souhaité mesurer la force de serrage de vis M6.

SENSY disposait dans sa gamme standard du modèle 5180 dont la version la plus petite était prévue pour ce type de vis.

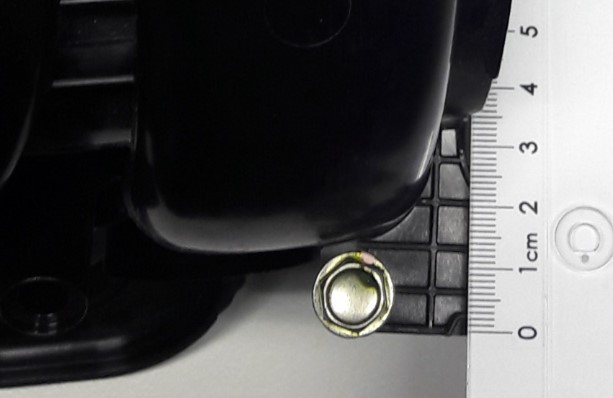

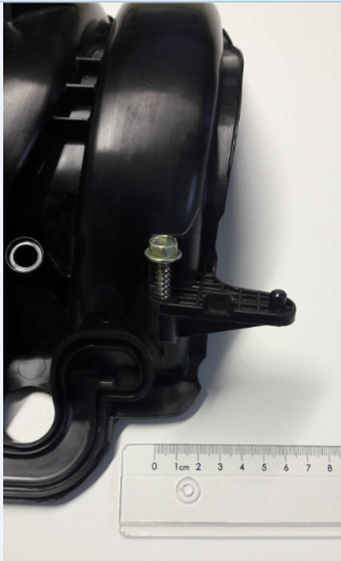

Problème : Le diamètre extérieur (34 mm) était trop grand et ne permettait pas d’insérer ce capteur à l’endroit où la mesure devait être faite.

Solution : Développer un capteur de force dont les dimensions sont compatibles avec l’environnement mécanique restreint du client:

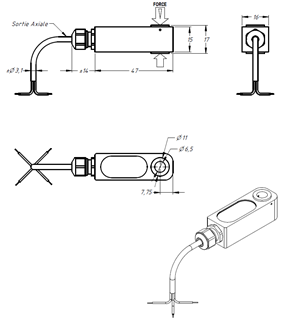

 Caractéristiques :

• Etendue de mesure : 8 kN
• Diamètre du trou : 6,5 mm
• Largeur : 16 mm
• Epaisseur : 17 mm
• Signal de sortie : 1,265 mV/V
• Matière:  - Corps d’épreuve : Acier inoxydable

                     - Boîtier : Aluminium anodisé

Applications :
